Encaixe do aço de liga
>
|
| Lugar de origem | China |
| Marca | Kasugai |
| Certificação | ASTM A420 WPL6 B16.9 BW BW Straight Tee |
| Número do modelo | ASTM A420 WPL6 B16.9 BW aço de baixa liga para soldagem de topo em T reto |
| Documento | Folheto PDF do produto |

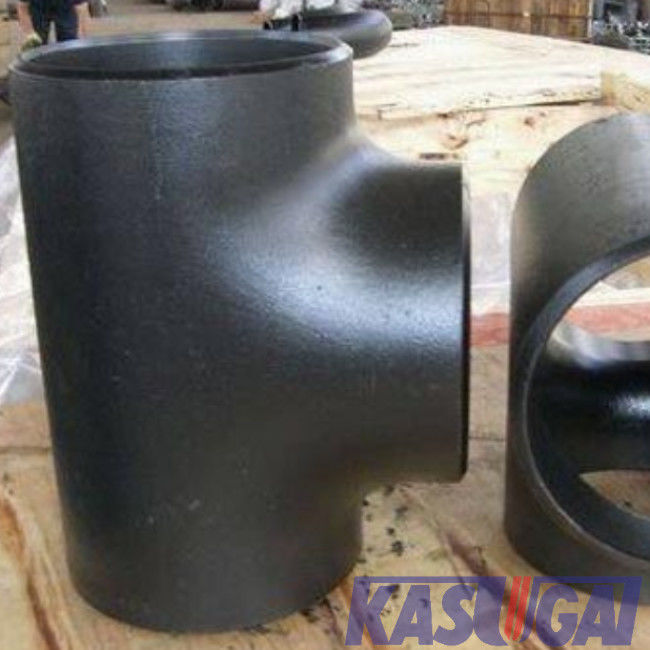

T reto da soldadura de extremidade do aço de baixa liga de ASTM A420 WPL6 B16.9 BW
Informações sobre o produto
| Nome do produto | T igual do aço carbono de ASTM A234 WPB B16.9 |
| Escala do tamanho | 1/2” a 48" |
| Espessura de parede | Sch20S a Sch80S |
| Padrões | ASTM A420 |
| Categoria | WPL6 |
| Padrões de fabricação | ASME B16.9 |
| Revestimento | Revestimento preto da primeira demão, galvanização mergulhada quente, revestimento do floco do zinco (galvanização elétrica), óleo da inibição da oxidação ou revestimento do verniz. |
Padrões & materiais: ASTM A420 WPL6
Os encaixes de ASTM A420 WPL6 são encaixes feitos do aço de baixa liga da construção sem emenda ou soldada pretendida para o uso no encanamento da pressão e o serviço da embarcação de pressão em baixas temperaturas. São os mais usados frequentemente com as tubulações de ASTM A333 Gr.6 e ASTM A350 LF2 flangeia para a transmissão de líquidos de baixa temperatura no processo que conduz com a temperatura mínima convencional do metal do projeto (MDMT) de -45°C [- 50°F].
Composições quimicas dos encaixes de ASME A420 WPL6
| Categoria | C | Manganês | P | S | Si | Ni | Cr | Mo | Cu | N.B. | V |
| ASTM A420 WPL6 | ≤0.30 | 0.50-1.35 | ≤0.035 | ≤0.040 | 0.15-0.40 | ≤0.40 | ≤0.30 | ≤0.12 | ≤0.40 | ≤0.02 | 0,08 |
o *For soldou os encaixes de ASTM WPL6, a composição quimica do metal de solda não é exigido para encontrar os mesmos limites do metal baixo, contudo, o depósito da solda cumprirá as exigências mecânicas e do impacto do metal baixo.
Propriedades mecânicas (na temperatura ambiente) dos encaixes de ASTM A420 WPL6
| Categoria | Resistência à tração (MPa) | Renda a força, minuto (o MPa) | Alongamento 2 no ″, longitudinal, minuto (%) | Alongamento 2 no ″ Transvers, minuto (%) |
| ASTM A420 WPL6 | 415-655 | 240 | 30 | 16,5 |
* um teste de tensão será feito pelo menos em cada calor do material.
O T reto de ASME B16.9 dimensiona (os milímetros)
| NPS (polegada) | Fora do diâmetro no chanfro | Centro-à-fim | |
| O.D. | Corrida (c) | Tomada (M) (1) (2) | |
| 1/2 | 21,3 | 25 | 25 |
| 3/4 | 26,7 | 29 | 29 |
| 1 | 33,4 | 38 | 38 |
| 1 1/4 | 42,2 | 48 | 48 |
| 1 1/2 | 48,3 | 57 | 57 |
| 2 | 60,3 | 64 | 64 |
| 2 1/2 | 73 | 76 | 76 |
| 3 | 88,9 | 86 | 86 |
| 3 1/2 | 101,6 | 95 | 95 |
| 4 | 114,3 | 105 | 105 |
| 5 | 141,3 | 124 | 124 |
| 6 | 168,3 | 143 | 143 |
| 8 | 219,1 | 178 | 178 |
| 10 | 273,1 | 216 | 216 |
| 12 | 323,9 | 254 | 254 |
| 14 | 355,6 | 279 | 279 |
| 16 | 406,4 | 305 | 305 |
| 18 | 457,2 | 343 | 343 |
| 20 | 508 | 381 | 381 |
| 22 | 559 | 419 | 419 |
| 24 | 610 | 432 | 432 |
| 26 | 660 | 495 | 495 |
| 28 | 711 | 521 | 521 |
| 30 | 762 | 559 | 559 |
| 32 | 813 | 597 | 597 |
| 34 | 864 | 635 | 635 |
| 36 | 914 | 673 | 673 |
| 38 | 965 | 711 | 711 |
| 40 | 1016 | 749 | 749 |
| 42 | 1067 | 762 | 711 |
| 44 | 1118 | 813 | 762 |
| 46 | 1168 | 851 | 800 |
| 48 | 1219 | 889 | 838 |
Notas:
(1) a dimensão M da tomada para NPS26 e maior é recomendada mas não exigida
(2) dimensões aplicáveis às cruzes NPS 24 e menor.
