Encaixe do aço de liga
>
|
| Lugar de origem | China |
| Marca | Kasugai |
| Certificação | ISO PED AD2000 |
| Número do modelo | ASTM A420 WPL6 90 Graus L/R BW Cotovelo |
| Documento | Folheto PDF do produto |

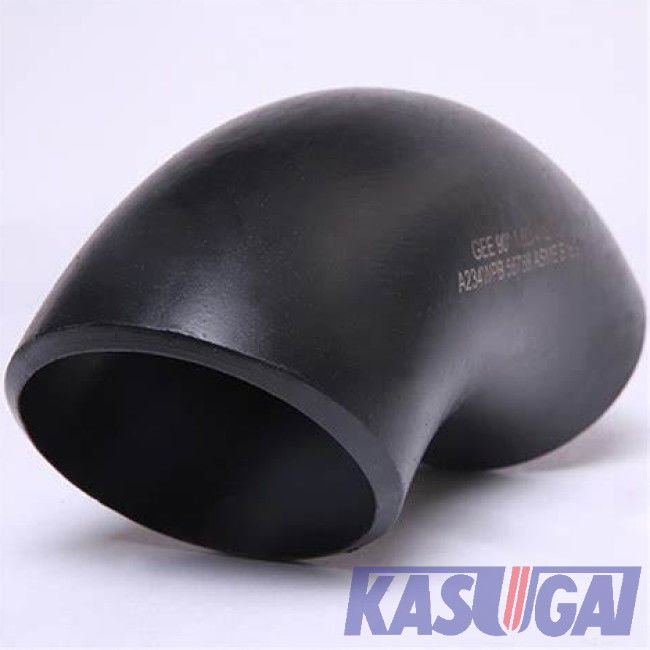

ASTM A420 WPL6 cotovelo longo da soldadura de extremidade do raio do aço de baixa liga de 90 graus
Informações sobre o produto
| Nome do produto | ASTM A420 WPL6 cotovelo longo da soldadura de extremidade do raio do aço de baixa liga de 90 graus |
| Escala do tamanho | Dimensão: 1/2” a 48" |
| Espessura de parede | Sch10S Sch20 STD Sch40 XS Sch80 |
| Padrões | ASTM A420 |
| Categoria | WPL6 |
| Padrões de fabricação | ASME B16.9 |
Padrões & materiais: ASTM A420 WPL6
Os encaixes de ASTM A420 WPL6 são encaixes feitos do aço de baixa liga da construção sem emenda ou soldada pretendida para o uso no encanamento da pressão e o serviço da embarcação de pressão em baixas temperaturas. São os mais usados frequentemente com as tubulações de ASTM A333 Gr.6 e ASTM A350 LF2 flangeia para a transmissão de líquidos de baixa temperatura no processo que conduz com a temperatura mínima convencional do metal do projeto (MDMT) de -45°C [- 50°F].
Composições quimicas dos encaixes de ASME A420 WPL6
| Categoria | C | Manganês | P | S | Si | Ni | Cr | Mo | Cu | N.B. | V |
| ASTM A420 WPL6 | ≤0.30 | 0.50-1.35 | ≤0.035 | ≤0.040 | 0.15-0.40 | ≤0.40 | ≤0.30 | ≤0.12 | ≤0.40 | ≤0.02 | 0,08 |
o *For soldou os encaixes de ASTM WPL6, a composição quimica do metal de solda não é exigido para encontrar os mesmos limites do metal baixo, contudo, o depósito da solda cumprirá as exigências mecânicas e do impacto do metal baixo.
Propriedades mecânicas (na temperatura ambiente) dos encaixes de ASTM A420 WPL6
| Categoria | Resistência à tração (MPa) | Renda a força, minuto (o MPa) | Alongamento 2 no ″, longitudinal, minuto (%) | Alongamento 2 no ″ Transvers, minuto (%) |
| ASTM A420 WPL6 | 415-655 | 240 | 30 | 16,5 |
* um teste de tensão será feito pelo menos em cada calor do material.
90 dimensões e peso do cotovelo da solda de extremidade do
Raio longo (LR) (consulte ASME padrão B16.9)
|
Substantivo Tamanho da tubulação (NPS) |
Fora do diâmetro no chanfro (milímetro) |
Centro-à-fim | Peso (quilogramas) | |||||
| 90 cotovelos A do (milímetros) | Sch 10S | Sch 20 | STD | Sch 40 | XS | Sch 80 | ||
| 1/2 | 21,3 | 38 | 0,06 | 0,08 | 0,08 | 0,18 | 0,18 | |
| 3/4 | 26,7 | 38 | 0,07 | 0,08 | 0,08 | 0,20 | 0,20 | |
| 1 | 33,4 | 38 | 0,15 | 0,15 | 0,15 | 0,20 | 0,20 | |
| 1-1/4 | 42,2 | 48 | 0,21 | 0,25 | 0,25 | 0,35 | 0,35 | |
| 1-1/2 | 48,3 | 57 | 0,30 | 0,36 | 0,36 | 0,60 | 0,60 | |
| 2 | 60,3 | 76 | 0,50 | 0,65 | 0,65 | 0,94 | 0,94 | |
| 2-1/2 | 73,0 | 95 | 0,85 | 1,28 | 1,28 | 1,70 | 1,70 | |
| 3 | 88,9 | 114 | 1,20 | 2,03 | 2,03 | 2,75 | 2,75 | |
| 3-1/2 | 101,6 | 133 | 1,55 | 2,87 | 2,87 | 3,95 | 3,95 | |
| 4 | 114,3 | 152 | 2,20 | 3,90 | 3,90 | 5,40 | 5,40 | |
| 5 | 141,3 | 190 | 3,60 | 6,50 | 6,50 | 8,85 | 8,85 | |
| 6 | 168,3 | 229 | 5,40 | 10,20 | 10,20 | 15,35 | 15,35 | |
| 8 | 219,1 | 305 | 10,60 | 16,57 | 20,30 | 20,30 | 29,90 | 29,90 |
| 10 | 273,0 | 381 | 19,50 | 25,79 | 37,00 | 37,00 | 48,60 | 57,11 |
| 12 | 323,8 | 457 | 27,50 | 37,23 | 54,00 | 58,15 | 70 | 94,82 |
| 14 | 355,6 | 533 | 36 | 59,93 | 68,00 | 79,96 | 94,35 | 132,16 |
| 16 | 406,4 | 610 | 47,50 | 78,09 | 89,20 | 124,75 | 124,75 | 204,30 |
| 18 | 457 | 686 | 60 | 99,43 | 112,90 | 177,06 | 157,50 | 287,84 |
| 20 | 508 | 762 | 100 | 142,4 | 142,40 | 230 | 194,30 | 390,90 |
| 22 | 559 | 838 | 178 | 178 | 236 | 523,40 | ||
| 24 | 610 | 914 | 140 | 202 | 202 | 384 | 268,50 | 667,40 |
| 26 | 660 | 991 | 348 | 270 | 348 | |||
| 28 | 711 | 1067 | 404 | 300 | 404 | |||
| 30 | 762 | 1143 | 441 | 333 | 441 | |||
| 32 | 813 | 1219 | 510 | 390 | 510 | |||
| 34 | 864 | 1295 | 625 | 430 | 560 | |||
| 36 | 914 | 1372 | 482 | 625 | ||||
| 38 | 965 | 1448 | 540 | 710 | ||||
| 40 | 1016 | 1524 | 580 | 745 | ||||
| 42 | 1067 | 1600 | 655 | 840 | ||||
| 44 | 1118 | 1676 | 726 | 970 | ||||
| 46 | 1168 | 1753 | 816 | 1055 | ||||
| 48 | 1219 | 1829 | 885 | 1134 | ||||
