Encaixe do aço de liga
>
|
| Lugar de origem | China |
| Marca | Kasugai |
| Certificação | ISO PED AD2000 |
| Número do modelo | ASTM A420 WPL6 45 Graus L/R BW Cotovelo |
| Documento | Folheto PDF do produto |

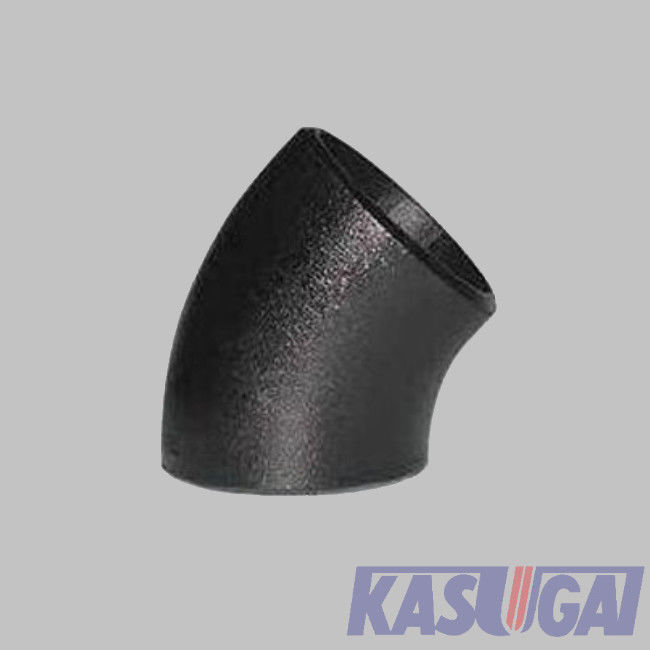

ASTM A420 WPL6 cotovelo longo da soldadura de extremidade do raio do aço de baixa liga de 45 graus
Informações sobre o produto
| Nome do produto | ASTM A420 WPL6 cotovelo longo da soldadura de extremidade do raio do aço de baixa liga de 45 graus |
| Escala do tamanho | Dimensão: 3/4" a 48" |
| Espessura de parede | Sch10S Sch20 STD Sch40 XS Sch80 |
| Padrões | ASTM A420 |
| Categoria | WPL6 |
| Padrões de fabricação | ASME B16.9 |
Padrões & materiais: ASTM A420 WPL6
Os encaixes de ASTM A420 WPL6 são encaixes feitos do aço de baixa liga da construção sem emenda ou soldada pretendida para o uso no encanamento da pressão e o serviço da embarcação de pressão em baixas temperaturas. São os mais usados frequentemente com as tubulações de ASTM A333 Gr.6 e ASTM A350 LF2 flangeia para a transmissão de líquidos de baixa temperatura no processo que conduz com a temperatura mínima convencional do metal do projeto (MDMT) de -45°C [- 50°F].
Composições quimicas dos encaixes de ASME A420 WPL6
| Categoria | C | Manganês | P | S | Si | Ni | Cr | Mo | Cu | N.B. | V |
| ASTM A420 WPL6 | ≤0.30 | 0.50-1.35 | ≤0.035 | ≤0.040 | 0.15-0.40 | ≤0.40 | ≤0.30 | ≤0.12 | ≤0.40 | ≤0.02 | 0,08 |
o *For soldou os encaixes de ASTM WPL6, a composição quimica do metal de solda não é exigido para encontrar os mesmos limites do metal baixo, contudo, o depósito da solda cumprirá as exigências mecânicas e do impacto do metal baixo.
Propriedades mecânicas (na temperatura ambiente) dos encaixes de ASTM A420 WPL6
| Categoria | Resistência à tração (MPa) | Renda a força, minuto (o MPa) | Alongamento 2 no ″, longitudinal, minuto (%) | Alongamento 2 no ″ Transvers, minuto (%) |
| ASTM A420 WPL6 | 415-655 | 240 | 30 | 16,5 |
* um teste de tensão será feito pelo menos em cada calor do material.
45 dimensões e peso do cotovelo da solda de extremidade do
Raio longo (LR) (consulte ASME padrão B16.9)
|
Substantivo Tamanho da tubulação (NPS) |
Fora do diâmetro no chanfro (milímetro) |
Centro-à-fim |
| 45 cotovelos A do (milímetros) | ||
| 3/4 | 26,7 | 24 |
| 1 | 33,4 | 31 |
| 1-1/4 | 42,2 | 39 |
| 1-1/2 | 48,3 | 47 |
| 2 | 60,3 | 63 |
| 2-1/2 | 73,0 | 79 |
| 3 | 88,9 | 95 |
| 3-1/2 | 101,6 | 111 |
| 4 | 114,3 | 127 |
| 5 | 141,3 | 157 |
| 6 | 168,3 | 189 |
| 8 | 219,1 | 252 |
| 10 | 273,0 | 316 |
| 12 | 323,8 | 378 |
| 14 | 355,6 | 441 |
| 16 | 406,4 | 505 |
| 18 | 457 | 568 |
| 20 | 508 | 632 |
| 22 | 559 | 694 |
| 24 | 610 | 757 |
| 26 | 660 | 821 |
| 28 | 711 | 883 |
| 30 | 762 | 946 |
| 32 | 813 | 1010 |
| 34 | 864 | 1073 |
| 36 | 914 | 1135 |
| 38 | 965 | 1200 |
| 40 | 1016 | 1264 |
| 42 | 1067 | 1326 |
| 44 | 1118 | 1389 |
| 46 | 1168 | 1453 |
| 48 | 1219 | 1516 |
