Encaixes de alta pressão de aço inoxidável
>
|
| Lugar de origem | China |
| Marca | KASUGAI |
| Certificação | ISO-9001; PED; AD 2000 |
| Número do modelo | ASTM A403 WP304 ASME B16.11 SW forjado de alta pressão em aço inoxidável para soldagem cruzada |
| Documento | Folheto PDF do produto |

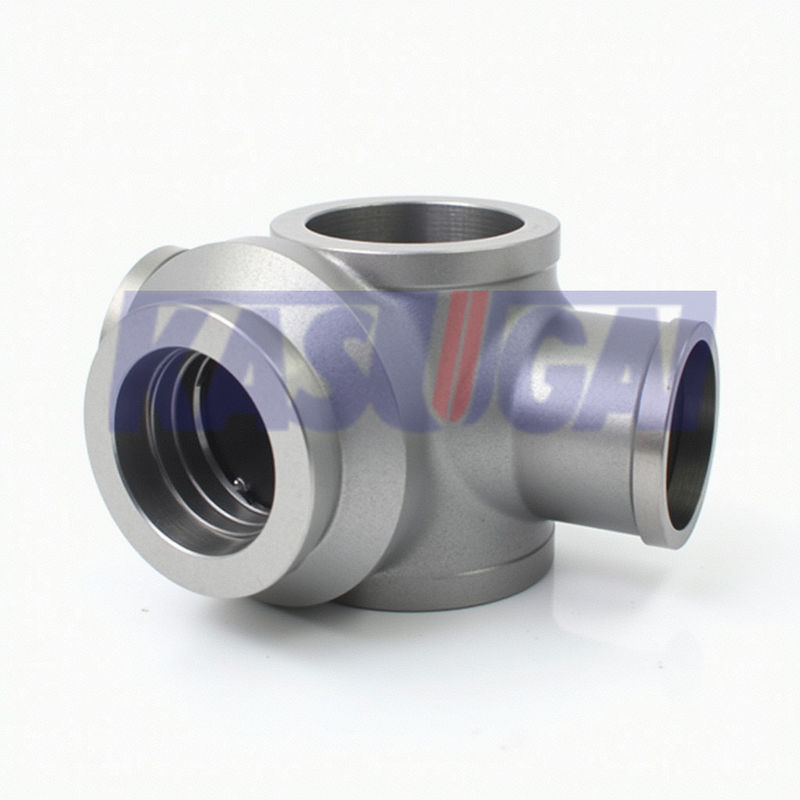

ASTM A403 WP304 ASME B16.11 Forjado SW Cruz de Soldadura de Soquete de Aço Inoxidável de Alta Pressão
Informações sobre o produto
Uma cruz de soldagem por tomada de aço inoxidável é um componente crucial nos sistemas de tubulação, oferecendo uma interseção segura e confiável para tubos em aplicações de soldagem por tomada,Particularmente nas indústrias onde a limpeza e a facilidade de montagem são considerações fundamentais.
ACruzeiro de solda de tomada de aço inoxidávelÉ um tipo de encaixe de tubos que fornece uma interseção de quatro vias para tubos em um sistema de soldagem de soquete.
| Nome do produto | ASTM A403 WP304 ASME B16.11 Forjado SW Cruz de Soldadura de Soquete de Aço Inoxidável de Alta Pressão |
| Faixa de tamanho | Dimensões: 1/8 ′′ a 4 ′′ |
| Espessura da parede | SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS |
| Normas | ASTM A403 |
| Classe de pressão | 3000 libras, 6000 libras, 9000 libras. |
| Normas de fabrico | ASME B16.11 |
Normas e materiais: ASTM A403
ASTM A403 Acessórios de tubos de aço inoxidável refere-se ao material de acessórios inoxidáveis austeníticos forjados e laminados para tubos de pressão.Eles podem ser utilizados em muitos campos como a indústria de engenharia, instalações de conversão de energia, etc.
ASTM A403 Composições químicas (%)
| Grau A | Composição (%) | |||||||||
| Grau WP | Designação UNS | C | - Não | P | S | Sim | Não. | Cr | Mo. | Ti |
| WP304 | S30400 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-11.0 | 18.0-22.0 | - O quê? | - O quê? |
| WP304L | S30403 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-12.0 | 18.0-22.0 | - O quê? | - O quê? |
| WP310S | S31008 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 19.0-22.0 | 24.0-26.0 | - O quê? | - O quê? |
| WP316 | S31600 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | |
| WP316L | S31603 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | - O quê? |
| Wp321 | S32100 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 9.0-12.0 | 17.0-19.0 | - O quê? | |
Nota:
Dimensões do cruzamento de soldagem por tomada (SW) da norma ASME B16.11
O desenho da ASME B16.11 termina com a cruz forjada com soldagem por soquete (SW).A:do centro para a parte inferior da tomada;B:Diâmetro da tomada;C:espessura da parede da tomada;D:Diâmetro da travagem;G:espessura da parede do corpo;- O quê?Profundidade do soquete.
| NPS | B - O máximo. |
B Min. |
A 3000# |
A 6000# |
A 9000# |
| 1/8" | 11.2 | 10.8 | 11.0 | 11.0 | - |
| 1/4" | 14.6 | 14.2 | 11.0 | 13.5 | - |
| 3/8" | 18.0 | 17.6 | 13.5 | 15.5 | - |
| 1/2" | 22.2 | 21.8 | 15.5 | 19.0 | 25.5 |
| 3/4" | 27.6 | 27.2 | 19.0 | 22.5 | 28.5 |
| 1 " | 34.3 | 33.9 | 22.5 | 27.0 | 32.0 |
| 1-1/4" | 43.1 | 42.7 | 27.0 | 32.0 | 35.0 |
| 1 1/2" | 49.2 | 48.8 | 32.0 | 38.0 | 38.0 |
| 2 " | 61.7 | 61.2 | 38.0 | 41.0 | 54.0 |
| 2 1/2" | 74.4 | 73.9 | 41.0 | - | - |
| 3 cm | 90.3 | 89.8 | 57.0 | - | - |
| 4" | 115.7 | 115.2 | 66.5 | - | - |
| NPS | G 3000# Min. |
G 6000# Min. |
G 9000# Min. |
J Min. |
| 1/8" | 2.41 | 3.15 | - | 9.5 |
| 1/4" | 3.02 | 3.68 | - | 9.5 |
| 3/8" | 3.20 | 4.01 | - | 9.5 |
| 1/2" | 3.73 | 4.78 | 7.47 | 9.5 |
| 3/4" | 3.91 | 5.56 | 7.82 | 12.5 |
| 1 " | 4.55 | 6.35 | 9.09 | 12.5 |
| 1-1/4" | 4.85 | 6.35 | 9.70 | 12.5 |
| 1 1/2" | 5.08 | 7.14 | 10.15 | 12.5 |
| 2 " | 5.54 | 8.74 | 11.07 | 16.0 |
| 2 1/2" | 7.01 | - | - | 16.0 |
| 3 cm | 7.62 | - | - | 16.0 |
| 4" | 8.56 | - | - | 19.0 |
| NPS | 3000# | 6000# | 9000# | |||
| D max. | D min | D max | D min | D max | D min | |
| 1/8" | 7.6 | 6.1 | 4.8 | 3.2 | - | - |
| 1/4" | 10.0 | 8.5 | 7.1 | 5.6 | - | - |
| 3/8" | 13.3 | 11.8 | 9.9 | 8.4 | - | - |
| 1/2" | 16.6 | 15.0 | 12.5 | 11.0 | 7.2 | 5.6 |
| 3/4" | 21.7 | 20.2 | 16.3 | 14.8 | 11.8 | 10.3 |
| 1 " | 27.4 | 25.9 | 21.5 | 19.9 | 16.0 | 14.4 |
| 1-1/4" | 35.8 | 34.3 | 30.2 | 28.7 | 23.5 | 22.2 |
| 1 1/2" | 41.6 | 40.1 | 34.7 | 33.2 | 28.7 | 27.2 |
| 2 " | 53.3 | 51.7 | 43.6 | 42.1 | 38.9 | 37.4 |
| 2 1/2" | 64.2 | 61.2 | - | - | - | - |
| 3 cm | 79.4 | 76.4 | - | - | - | - |
| 4" | 103.8 | 100.7 | - | - | - | - |
| NPS | 3000# | 6000# | 9000# | |||
| Cmax. | C min | Cmax. | C min | Cmax. | C min | |
| 1/8" | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 1/4" | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 3/8" | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 1/2" | 4.67 | 4.09 | 5.97 | 5.18 | 9.35 | 8.18 |
| 3/4" | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 1 " | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 1-1/4" | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 1 1/2" | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 2 " | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 2 1/2" | 8.76 | 7.67 | - | - | - | - |
| 3 cm | 9.52 | 8.30 | - | - | - | - |
| 4" | 10.69 | 9.53 | - | - | - | - |
