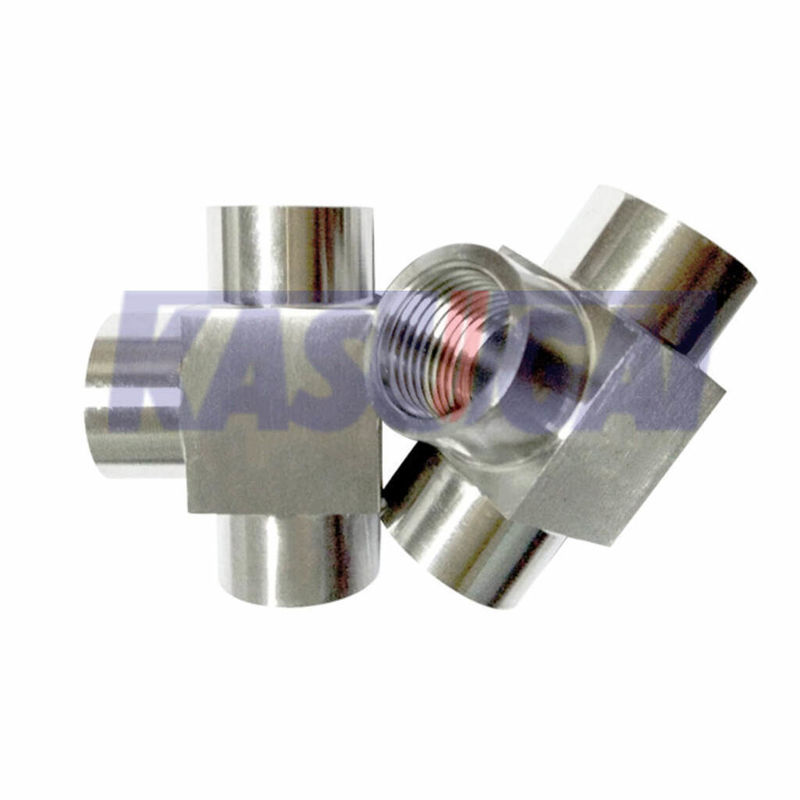

ASTM A403 WP304 ASME B16.11 acoplamento de soldagem por tomada de aço inoxidável de alta pressão SW forjado
Informações sobre o produto
AAcoplamento de ligação de ligação de ligação de aço inoxidável forjadoé um tipo de encaixe de tubulação que conecta dois tubos do mesmo tamanho em um sistema de soldagem de soquete, tipicamente feito de aço inoxidável forjado para durabilidade e resistência à corrosão.
| Nome do produto | ASTM A403 WP304 ASME B16.11 acoplamento de soldagem por tomada de aço inoxidável de alta pressão SW forjado |
| Faixa de tamanho | Dimensões: 1/8 ′′ a 4 ′′ |
| Espessura da parede | SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS |
| Normas | ASTM A403 |
| Classe de pressão | 3000 libras, 6000 libras, 9000 libras. |
| Dimensões | ASME B16.11 |
· Vantagens:
Resistência à corrosão: a construção de aço inoxidável oferece excelente resistência à corrosão em vários ambientes.
Fortaleza: proporciona uma ligação durável e fiável entre os tubos.
Resistência a fugas: garante uma vedação apertada para evitar fugas no sistema de tubulação.
Normas e materiais: ASTM A403
ASTM A403 Acessórios de tubos de aço inoxidável refere-se ao material de acessórios inoxidáveis austeníticos forjados e laminados para tubos de pressão.Eles podem ser utilizados em muitos campos como a indústria de engenharia, instalações de conversão de energia, etc.
ASTM A403 Composições químicas (%)
| Grau A | Composição (%) | |||||||||
| Grau WP | Designação UNS | C | - Não | P | S | Sim | Não. | Cr | Mo. | Ti |
| WP304 | S30400 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-11.0 | 18.0-22.0 | - O quê? | - O quê? |
| WP304L | S30403 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-12.0 | 18.0-22.0 | - O quê? | - O quê? |
| WP310S | S31008 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 19.0-22.0 | 24.0-26.0 | - O quê? | - O quê? |
| WP316 | S31600 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | |
| WP316L | S31603 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | - O quê? |
| Wp321 | S32100 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 9.0-12.0 | 17.0-19.0 | - O quê? | |
Nota:
Dimensões do acoplamento ASME B16.11 de soldagem por tomada (SW)
O desenho de um acoplamento forjado ASME B16.11 com duas extremidades de soldagem por soquete (SW),B:Diâmetro da tomada;C:espessura da parede da tomada;D:Diâmetro do furo do acoplamento SW;- O quê?Profundidade do soquete;E:comprimento de fixação do acoplamento SW.
| NPS | B - O máximo. |
B Min. |
J Min. |
E |
| 1/8" | 11.2 | 10.8 | 9.5 | 6.5 |
| 1/4" | 14.6 | 14.2 | 9.5 | 6.5 |
| 3/8" | 18.0 | 17.6 | 9.5 | 6.5 |
| 1/2" | 22.2 | 21.8 | 9.5 | 9.5 |
| 3/4" | 27.6 | 27.2 | 12.5 | 9.5 |
| 1 " | 34.3 | 33.9 | 12.5 | 12.5 |
| 1-1/4" | 43.1 | 42.7 | 12.5 | 12.5 |
| 1 1/2" | 49.2 | 48.8 | 12.5 | 12.5 |
| 2 " | 61.7 | 61.2 | 16.0 | 19.0 |
| 2 1/2" | 74.4 | 73.9 | 16.0 | 19.0 |
| 3 cm | 90.3 | 89.8 | 16.0 | 19.0 |
| 4" | 115.7 | 115.2 | 19.0 | 19.0 |
| NPS | 3000# | 6000# | 9000# | |||
| Cmax. | C min | Cmax. | C min | Cmax. | C min | |
| 1/8" | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 1/4" | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 3/8" | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 1/2" | 4.67 | 4.09 | 5.97 | 5.18 | 9.35 | 8.18 |
| 3/4" | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 1 " | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 1-1/4" | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 1 1/2" | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 2 " | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 2 1/2" | 8.76 | 7.67 | - | - | - | - |
| 3 cm | 9.52 | 8.30 | - | - | - | - |
| 4" | 10.69 | 9.53 | - | - | - | - |
| NPS | 3000# | 6000# | 9000# | |||
| D max. | D min | D max | D min | D max | D min | |
| 1/8" | 7.6 | 6.1 | 4.8 | 3.2 | - | - |
| 1/4" | 10.0 | 8.5 | 7.1 | 5.6 | - | - |
| 3/8" | 13.3 | 11.8 | 9.9 | 8.4 | - | - |
| 1/2" | 16.6 | 15.0 | 12.5 | 11.0 | 7.2 | 5.6 |
| 3/4" | 21.7 | 20.2 | 16.3 | 14.8 | 11.8 | 10.3 |
| 1 " | 27.4 | 25.9 | 21.5 | 19.9 | 16.0 | 14.4 |
| 1-1/4" | 35.8 | 34.3 | 30.2 | 28.7 | 23.5 | 22.2 |
| 1 1/2" | 41.6 | 40.1 | 34.7 | 33.2 | 28.7 | 27.2 |
| 2 " | 53.3 | 51.7 | 43.6 | 42.1 | 38.9 | 37.4 |
| 2 1/2" | 64.2 | 61.2 | - | - | - | - |
| 3 cm | 79.4 | 76.4 | - | - | - | - |
| 4" | 103.8 | 100.7 | - | - | - | - |
