Encaixes de alta pressão de aço inoxidável
>
|
| Lugar de origem | China |
| Marca | KASUGAI |
| Certificação | ISO-9001; PED; AD 2000 |
| Número do modelo | ASTM A182 F316 ASME B16.11 Alta Pressão l Rosca Forjada Street Elbow União de Tomada Cruzada |
| Documento | Folheto PDF do produto |

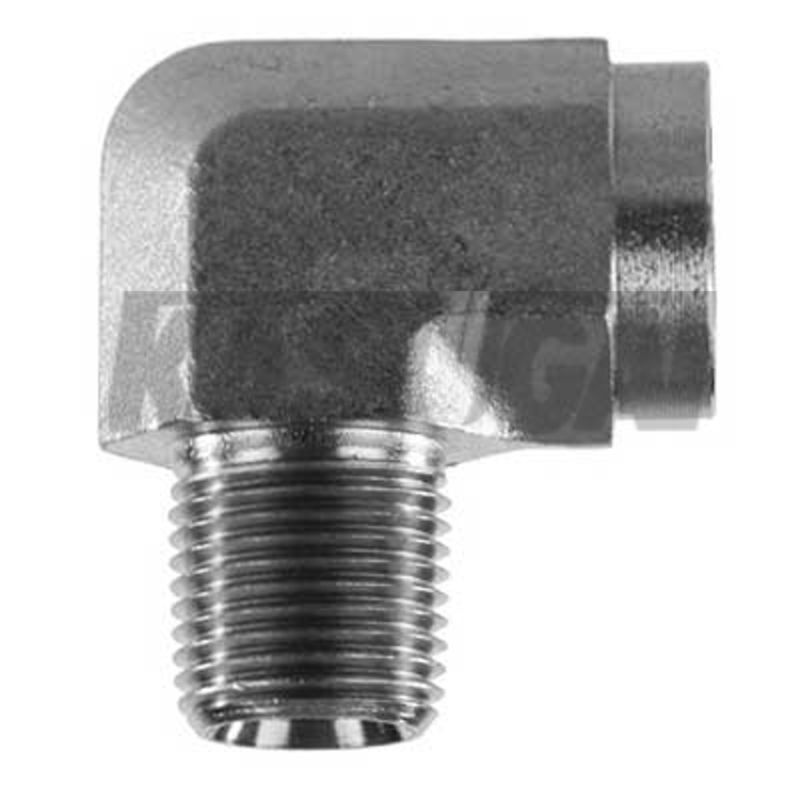

ASTM A182 F316 ASME B16.11 Alta pressão l Forjado em rosca de rua
Informações sobre o produto
ACotovelo de rua com roscaé um tipo de encaixe de tubulação que liga dois tubos ou encaixes com fios masculinos e femininos em um ângulo de 90 graus, comumente utilizado em sistemas de encanamento e tubulação.
·Aplicações: Comumente utilizado em sistemas de encanamento, condutas de água, condutas de gás e outras aplicações onde são preferidas ligações roscadas.
·Vantagens:
Instalação fácil: as conexões roscadas permitem uma instalação rápida e fácil sem a necessidade de solda.
Versatilidade: Adequado para uma ampla gama de sistemas e aplicações de tubulação.
o Eficiência do espaço: a curva de 90 graus ajuda a navegar em espaços apertados ou áreas com espaço livre limitado.
| Nome do produto | ASTM A182 F316 ASME B16.11 Alta pressão l Forjado em rosca de rua |
| Tipos de fios | ASME B1.20.1 (TNP) |
| Dimensões | ASME B16.11 |
| Faixa de tamanho | 1/8 a 2 |
| Classe de pressão | Classe 3000 6000 |
| Normas | ASTM A182 F316/L |
Normas e materiais: ASTM A182 F316/F316L
As flanges de aço inoxidável 316 / 316L têm uma maior resistência à corrosão de poços em ambientes de cloreto devido à adição de molibdênio.De acordo com a norma ASME B16.5 e ASME B16.47As flanges SS 316/ 316L podem ser fabricadas a partir de forjas da classe F316 ou F316L da norma ASTM A182, de fundições da classe CF8M ou CF3M da norma ASTM A351 e de chapas da classe 316 ou 316L da norma ASTM A240.
ASTM A182 F316/F316L Composição química
| Grau | C, máximo | Mn, no máximo | P, máximo | S, máximo | Sim, no máximo. | Não. | Cr | Mo. | N, máximo |
| F316 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0~14.0 | 16.0~18.0 | 2.00~3.00 | 0.10 |
| F316L | 0.03 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0 ~ 15.0 | 16.0~18.0 | 2.00~3.00 | 0.10 |
ASTM A182 F316/F316L Propriedades mecânicas
| Grau |
Resistência à tração, min (MPa) |
Força de rendimento, min (MPa) |
Prolongamento em 2 polegadas, min (%) |
Redução da área, min (%) |
| F316 | 515 | 205 | 30 | 50 |
| F316L | 485 | 170 | 30 | 50 |
Dimensões do cotovelo de estrada roscado da norma ASME B16.11 (mm)
ASME B16.11 cotovelo de rua com uma extremidade MNPT e outra extremidade FNPT
| NPS | A | J | H | G1 | G2 | B | L2 | L | |||||
| 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | ||||
| 1/8" | 19 | 22 | 25 | 32 | 19 | 25 | 3.18 | 5.08 | 2.74 | 4.22 | 6.4 | 6.7 | 10 |
| 1/4" | 22 | 25 | 32 | 38 | 25 | 32 | 3.30 | 5.66 | 3.22 | 5.28 | 8.1 | 10.2 | 11 |
| 3/8" | 25 | 28 | 38 | 41 | 32 | 38 | 3.51 | 6.98 | 3.50 | 5.59 | 9.1 | 10.4 | 13 |
| 1/2" | 28 | 35 | 41 | 48 | 38 | 44 | 4.09 | 8.15 | 4.16 | 6.53 | 10.9 | 13.6 | 14 |
| 3/4" | 35 | 44 | 48 | 57 | 44 | 51 | 4.32 | 8.53 | 4.88 | 6.86 | 12.7 | 13.9 | 16 |
| 1 " | 44 | 51 | 57 | 66 | 51 | 62 | 4.98 | 9.93 | 5.56 | 7.95 | 14.7 | 17.3 | 19 |
| 1-1/4" | 51 | 54 | 66 | 71 | 62 | 70 | 5.28 | 10.59 | 5.56 | 8.48 | 17.0 | 18.0 | 21 |
| 1 1/2" | 54 | 64 | 71 | 84 | 70 | 84 | 5.56 | 11.07 | 6.25 | 8.89 | 17.8 | 18.4 | 21 |
| 2 " | 64 | 83 | 84 | 105 | 84 | 102 | 7.14 | 12.09 | 7.64 | 9.70 | 19.0 | 19.2 | 22 |
Nota geral:Todas as dimensões são em milímetros.
Notas: A:do centro para a extremidade feminina do cotovelo da rua;B:comprimento mínimo do fio perfeito;G1espessura mínima da parede;G2espessuras mínimas das paredes;H:Diâmetro externo da faixa;- O quê?Centro-extremidade do cotovelo da rua;- O quê?comprimento mínimo do fio de mal;L2comprimento efetivo do fio externo;
