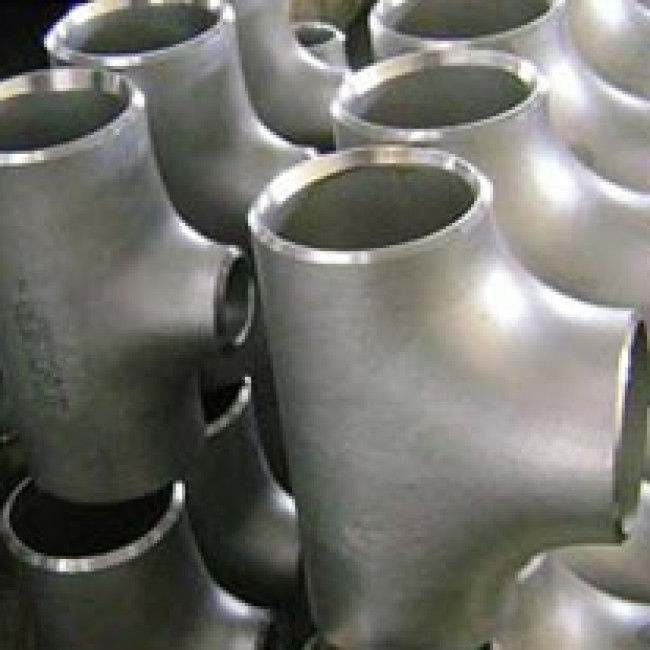

Dos encaixes de aço inoxidável da solda de extremidade de WP310S WP321 T igual ASTM A403

T igual de aço inoxidável da soldadura de extremidade de ASTM A403 WP304/L WP316/L WP310S WP321

O T da tubulação de aço tem três ramos que podem mudar o sentido fluido. T-deu forma ou em forma de Y, e inclui o T igual e T da diminuição (T de redutor). O T de aço é amplamente utilizado em redes da tubulação para transporta líquidos e gás.

O T da solda de extremidade é amplamente utilizado no petróleo, farmácia aeroespacial, indústria química, metalurgia, energia elétrica, indústria militar, projetando o apoio e outros encanamentos industriais.

Extremidades em liso ou chanfradas, conectado pelo processo da soldadura de extremidade. Pode suportar de alta pressão do que outros tipos. O tamanho do T da solda de extremidade deve ser especificado na tubulação NPS (DN) e na espessura na programação, onde a espessura do T da solda do soquete ou do T da linha deve ser especificada no nível da pressão.

Tipos do T da soldadura de extremidade (BW)

O T de BW é categorizado em dois tipos de acordo com diâmetros do ramo e as funções lá são:

T igual: Três ramos do T têm os mesmos diâmetros. Igualmente nomeado como o T reto.

Reduzindo o T (T de redutor). : O diâmetro do ramo é menor do que o diâmetro principal. O T de diminuição é descrito geralmente como diâmetros de NPS em 4" x 4" x 3", onde 4" são a linha principal diâmetro da tubulação, e 3" são o ramo de diminuição.

Informações sobre o produto

Dimensões iguais do T de ASME B16.9 (milímetros)

O T igual de ASME B16.9 é um encaixe tripartido usado para fazer conexões perpendiculares a uma tubulação.

*NPS: Tamanho nominal da tubulação; O.D: Diâmetro externo no chanfro; C: Centro-à-fim, corrida; M: Centro-à-fim, tomada.

Composições quimicas dos materiais

Os encaixes de tubulação de aço inoxidável de ASTM A403 referem o material do forjado e rolaram os encaixes inoxidáveis austeníticos para as tubulações da pressão. As categorias comuns são WP304/L, WP316/L. Podem ser usados em muitos campos como o planejamento da indústria, das plantas etc. da conversão de energia

Nota:

• Onde uma elipse (﹍) aparece na tabela, não há nenhuma exigência e o elemento precisa de ser analisado para ou relatado
• O método de análise para o nitrogênio será uma matéria do acordo entre o comprador e o fabricante
• Colúmbio 0.10-0.30%; Vanádio 0.10-0.30%.
• Para paredes de pequeno diâmetro ou finas, ou ambos, onde muitas passagens de tiragem são exigidas, um máximo do carbono de 0,04% é necessário nas categorias TP304L e TP316L. Os tubos pequenos do diâmetro externo são definidos como aqueles menos de 0.500in. (23.7mm) no diâmetro externo e nos tubos leves da parede como aquelas menos de 0.049in. (1.24mm) na espessura de parede média
