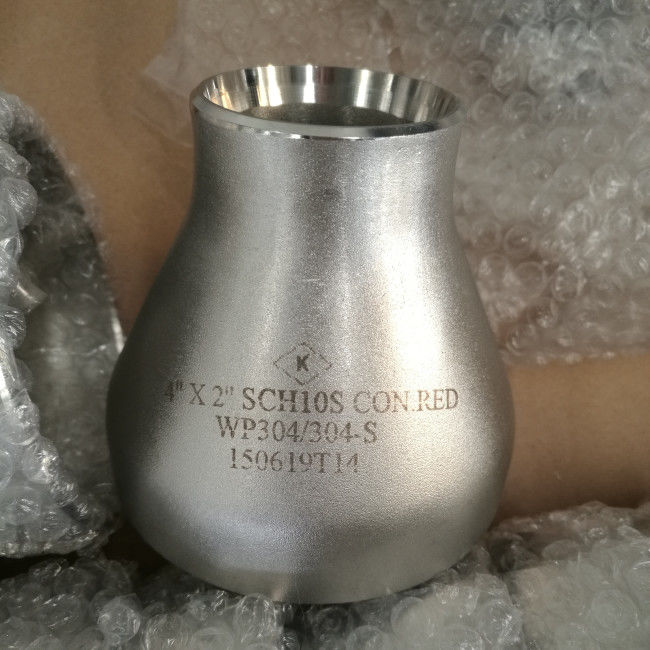

ASTM A403 WP304/L WP316/L WP310S WP321 B16.9 Redutor Con/ Ecc de aço inoxidável
O redutor é usado para ligar dois tubos de tamanho diferente num sistema de tubulação.Uma extremidade do redutor corresponde ao diâmetro do tubo de grande diâmetro e a outra extremidade do Redutor Concentrico corresponde ao diâmetro do tubo de pequeno diâmetro.
Redutor concêntrico é um tipo de redutor usado em sistemas de tubulação.Esta característica do redutor concêntrico torna-o aplicável em sistemas de fluxo de fluido de alta pressão onde há risco de quebra sob alta pressão.
O redutor excêntrico é de uma forma estranha. Ele tem expansão em seu corpo apenas em um lado do comprimento dele. O outro lado do comprimento permanece paralelo aos tubos.Isto torna mais fácil de alinhar e manipular em locais específicos. Redutor excêntrico também é eficaz como os concêntricos, mas é mais específico nas necessidades. Redutor SCH 40 WPB indica o tamanho nominal do tubo no Anexo 40.
Informações sobre o produto
| Nome do produto | ASTM A403 B16.9 Aço inoxidávelRedutor concêntrico / excêntrico |
| Faixa de tamanho | 1/2 a 48 |
| Espessura da parede | SCH5S SCH10S SCH40S SCH80S SCH160S XS XXS |
| Normas | ASTM A234 |
| Grau | WP304/L WP316/L WP310S WP321 |
| Normas de fabrico | ASME B16.9 |
ASME B16.9 Dimensões do redutor concêntrico/excêntrico (mm)
Os redutores são frequentemente usados quando os projetistas de tubulações querem reduzir o diâmetro de uma linha reta de tubos.9: Concentrico tendo uma linha central comum; Redutor excêntrico tendo linhas centrais deslocadas.
| NPS | O.D.L. mm polegada |
O.D.S. mm polegada |
H mm polegada |
| 3/4 x 1/2 | 26.7 1.05 |
21.3 0.84 |
38 1.50 |
| 3/4 x 3/8 | 26.7 1.05 |
17.3 0.68 |
38 1.50 |
| 1 x 3/4 | 33.4 1.32 |
26.7 1.05 |
51 2.00 |
| 1 x 1/2 | 33.4 1.32 |
21.3 0.84 |
51 2.00 |
| 1-1/4 x 1 | 42.2 1.66 |
33.4 1.32 |
51 2.00 |
| 1-1/4 x 3/4 | 42.2 1.66 |
26.7 1.05 |
51 2.00 |
| 1-1/4 x 1/2 | 42.2 1.66 |
21.3 0.84 |
51 2.00 |
| 1-1/2 x 1-1/4 | 48.3 1.90 |
42.2 1.66 |
64 2.50 |
| 1-1/2 x 1 | 48.3 1.90 |
33.4 1.32 |
64 2.50 |
| 1-1/2 x 3/4 | 48.3 1.90 |
26.7 1.05 |
64 2.50 |
| 1-1/2 x 1/2 | 48.3 1.90 |
21.3 0.84 |
64 2.50 |
| 2 x 1-1/2 | 60.3 2.38 |
48.3 1.90 |
76 3.00 |
| 2 x 1-1/4 | 60.3 2.38 |
42.2 1.66 |
76 3.00 |
| 2 x 1 | 60.3 2.38 |
33.4 1.32 |
76 3.00 |
| 2 x 3/4 | 60.3 2.38 |
26.7 1.05 |
76 3.00 |
| 2-1/2 x 2 | 73.0 2.88 |
60.3 2.38 |
89 3.50 |
| 2-1/2 x 1-1/2 | 73.0 2.88 |
48.3 1.90 |
89 3.50 |
| 2-1/2 x 1-1/4 | 73.0 2.88 |
42.2 1.66 |
89 3.50 |
| 2-1/2 x 1 | 73.0 2.88 |
33.4 1.32 |
89 3.50 |
| 3 x 2-1/2 | 88.9 3.50 |
73.0 2.88 |
89 3.50 |
| 3 x 2 | 88.9 3.50 |
60.3 2.38 |
89 3.50 |
| 3 x 1-1/2 | 88.9 3.50 |
48.3 1.90 |
89 3.50 |
| 3 x 1-1/4 | 88.9 3.50 |
42.2 1.66 |
89 3.50 |
| 3-1/2 x 3 | 101.6 4.00 |
88.9 3.50 |
102 4.00 |
| 3-1/2 x 2-1/2 | 101.6 4.00 |
73.0 2.88 |
102 4.00 |
| 3-1/2 x 2 | 101.6 4.00 |
60.3 2.38 |
102 4.00 |
| 3-1/2 x 1-1/2 | 101.6 4.00 |
48.3 1.90 |
102 4.00 |
| 3-1/2 x 1-1/4 | 101.6 4.00 |
42.2 1.66 |
102 4.00 |
| 4 x 3-1/2 | 114.3 4.50 |
101.6 4.00 |
102 4.00 |
| 4 x 3 | 114.3 4.50 |
88.9 3.50 |
102 4.00 |
| 4 x 2-1/2 | 114.3 4.50 |
73.0 2.88 |
102 4.00 |
| 4 x 2 | 114.3 4.50 |
60.3 2.38 |
102 4.00 |
| 4 x 1-1/2 | 114.3 4.50 |
48.3 1.90 |
102 4.00 |
| 5 x 4 | 141.3 5.56 |
114.3 4.50 |
127 5.00 |
| 5 x 3-1/2 | 141.3 5.56 |
101.6 4.00 |
127 5.00 |
| 5 x 3 | 141.3 5.56 |
88.9 3.50 |
127 5.00 |
| 5 x 2-1/2 | 141.3 5.56 |
73.0 2.88 |
127 5.00 |
| 5 x 2 | 141.3 5.56 |
60.3 2.38 |
127 5.00 |
| 6 x 5 | 168.3 6.62 |
141.3 5.56 |
140 5.50 |
| 6 x 4 | 168.3 6.62 |
114.3 4.50 |
140 5.50 |
| 6 x 3-1/2 | 168.3 6.62 |
101.6 4.00 |
140 5.50 |
| 6 x 3 | 168.3 6.62 |
88.9 3.50 |
140 5.50 |
| 6 x 2-1/2 | 168.3 6.62 |
73.0 2.88 |
140 5.50 |
| 8 x 6 | 219.1 8.62 |
168.3 6.62 |
152 6.00 |
| 8 x 5 | 219.1 8.62 |
141.3 5.56 |
152 6.00 |
| 8 x 4 | 219.1 8.62 |
114.3 4.50 |
152 6.00 |
| 8 x 3-1/2 | 219.1 8.62 |
101.6 4.00 |
152 6.00 |
| 10 x 8 | 273.0 10.75 |
219.1 8.62 |
178 7.00 |
| 10 x 6 | 273.0 10.75 |
168.3 6.62 |
178 7.00 |
| 10 x 5 | 273.0 10.75 |
141.3 5.56 |
178 7.00 |
| 10 x 4 | 273.0 10.75 |
114.3 4.50 |
178 7.00 |
| 12 x 10 | 323.8 12.75 |
273.0 10.75 |
203 8.00 |
| 12 x 8 | 323.8 12.75 |
219.1 8.62 |
203 8.00 |
| 12 x 6 | 323.8 12.75 |
168.3 6.62 |
203 8.00 |
| 12 x 5 | 323.8 12.75 |
141.3 5.56 |
203 8.00 |
| 14 x 12 | 355.6 14.00 |
323.8 12.75 |
330 13.00 |
| 14 x 10 | 355.6 14.00 |
273.0 10.75 |
330 13.00 |
| 14 x 8 | 355.6 14.00 |
219.1 8.62 |
330 13.00 |
| 14 x 6 | 355.6 14.00 |
168.3 6.62 |
330 13.00 |
| 16 x 14 | 406.4 16.00 |
355.6 14.00 |
356 14.00 |
| 16 x 12 | 406.4 16.00 |
323.8 12.75 |
356 14.00 |
| 16 x 10 | 406.4 16.00 |
273.0 10.75 |
356 14.00 |
| 16 x 8 | 406.4 16.00 |
219.1 8.62 |
356 14.00 |
| 18 x 16 | 457 18.00 |
406.4 16.00 |
381 15.00 |
| 18 x 14 | 457 18.00 |
355.6 14.00 |
381 15.00 |
| 18 x 12 | 457 18.00 |
323.8 12.75 |
381 15.00 |
| 18 x 10 | 457 18.00 |
273.0 10.75 |
381 15.00 |
| 20 x 18 | 508 20.00 |
457 18.00 |
508 20.00 |
| 20 x 16 | 508 20.00 |
406.4 16.00 |
508 20.00 |
| 20 x 14 | 508 20.00 |
355.6 14.00 |
508 20.00 |
| 20 x 12 | 508 20.00 |
323.8 12.75 |
508 20.00 |
| 22 x 20 | 559 22.00 |
508 20.00 |
508 20.00 |
| 22 x 18 | 559 22.00 |
457 18.00 |
508 20.00 |
| 22 x 16 | 559 22.00 |
406.4 16.00 |
508 20.00 |
| 22 x 14 | 559 22.00 |
355.6 14.00 |
508 20.00 |
| 24 x 22 | 610 24.00 |
559 22.00 |
508 20.00 |
| 24 x 20 | 610 24.00 |
508 20.00 |
508 20.00 |
| 24 x 18 | 610 24.00 |
457 18.00 |
508 20.00 |
| 24 x 16 | 610 24.00 |
406.4 16.00 |
508 20.00 |
| 26 x 24 | 660 26.00 |
610 24.00 |
610 24.00 |
| 26 x 22 | 660 26.00 |
559 22.00 |
610 24.00 |
| 26 x 20 | 660 26.00 |
508 20.00 |
610 24.00 |
| 26 x 18 | 660 26.00 |
457 18.00 |
610 24.00 |
| 28 x 26 | 711 28.00 |
660 26.00 |
610 24.00 |
| 28 x 24 | 711 28.00 |
610 24.00 |
610 24.00 |
| 28 x 20 | 711 28.00 |
508 20.00 |
610 24.00 |
| 28 x 18 | 711 28.00 |
457 18.00 |
610 24.00 |
| 30 x 28 | 762 30.00 |
711 28.00 |
610 24.00 |
| 30 x 26 | 762 30.00 |
660 26.00 |
610 24.00 |
| 30 x 24 | 762 30.00 |
610 24.00 |
610 24.00 |
| 30 x 20 | 762 30.00 |
508 20.00 |
610 24.00 |
| 32 x 30 | 813 32.00 |
762 30.00 |
610 24.00 |
| 32 x 28 | 813 32.00 |
711 28.00 |
610 24.00 |
| 32 x 26 | 813 32.00 |
660 26.00 |
610 24.00 |
| 32 x 24 | 813 32.00 |
610 24.00 |
610 24.00 |
| 34 x 32 | 864 34.00 |
813 32.00 |
610 24.00 |
| 34 x 30 | 864 34.00 |
762 30.00 |
610 24.00 |
| 34 x 26 | 864 34.00 |
660 26.00 |
610 24.00 |
| 34 x 24 | 864 34.00 |
610 24.00 |
610 24.00 |
| 36 x 34 | 914 36.00 |
864 34.00 |
610 24.00 |
| 36 x 32 | 914 36.00 |
813 32.00 |
610 24.00 |
| 36 x 30 | 914 36.00 |
762 30.00 |
610 24.00 |
| 36 x 26 | 914 36.00 |
660 26.00 |
610 24.00 |
| 36 x 24 | 914 36.00 |
610 24.00 |
610 24.00 |
| 38 x 36 | 965 38.00 |
914 36.00 |
610 24.00 |
| 38 x 34 | 965 38.00 |
864 34.00 |
610 24.00 |
| 38 x 32 | 965 38.00 |
813 32.00 |
610 24.00 |
| 38 x 30 | 965 38.00 |
762 30.00 |
610 24.00 |
| 38 x 28 | 965 38.00 |
711 28.00 |
610 24.00 |
| 38 x 26 | 965 38.00 |
660 26.00 |
610 24.00 |
| 40 x 38 | 1016 40.00 |
965 38.00 |
610 24.00 |
| 40 x 36 | 1016 40.00 |
914 36.00 |
610 24.00 |
| 40 x 34 | 1016 40.00 |
864 34.00 |
610 24.00 |
| 40 x 32 | 1016 40.00 |
813 32.00 |
610 24.00 |
| 40 x 30 | 1016 40.00 |
762 30.00 |
610 24.00 |
| 42 x 40 | 1067 42.00 |
1016 40.00 |
610 24.00 |
| 42 x 38 | 1067 42.00 |
965 38.00 |
610 24.00 |
| 42 x 36 | 1067 42.00 |
914 36.00 |
610 24.00 |
| 42 x 34 | 1067 42.00 |
864 34.00 |
610 24.00 |
| 42 x 32 | 1067 42.00 |
813 32.00 |
610 24.00 |
| 42 x 30 | 1067 42.00 |
711 28.00 |
610 24.00 |
| 44 x 42 | 1118 44.00 |
1067 42.00 |
610 24.00 |
| 44 x 40 | 1118 44.00 |
1016 40.00 |
610 24.00 |
| 44 x 38 | 1118 44.00 |
965 38.00 |
610 24.00 |
| 44 x 36 | 1118 44.00 |
914 36.00 |
610 24.00 |
| 46 x 44 | 1168 46.00 |
1118 44.00 |
711 28.00 |
| 46 x 42 | 1168 46.00 |
1067 42.00 |
711 28.00 |
| 46 x 40 | 1168 46.00 |
1016 40.00 |
711 28.00 |
| 46 x 38 | 1168 46.00 |
965 38.00 |
711 28.00 |
| 48 x 46 | 1219 48.00 |
1168 46.00 |
711 28.00 |
| 48 x 44 | 1219 48.00 |
1118 44.00 |
711 28.00 |
| 48 x 42 | 1219 48.00 |
1067 42.00 |
711 28.00 |
| 48 x 40 | 1219 48.00 |
1016 40.00 |
711 28.00 |
* NPS: Tamanho nominal do tubo; O.D. L: Diâmetro exterior na bevelar, extremidade grande; O.D. S: Diâmetro exterior na bevelar, extremidade pequena; H: Centro a extremidade.
Materiais Composições químicas
ASTM A403 Acessórios de tubos de aço inoxidável refere-se ao material de acessórios inoxidáveis austeníticos forjados e laminados para tubos de pressão.Eles podem ser utilizados em muitos campos como a indústria de engenharia, instalações de conversão de energia, etc.
| Grau A | Composição(%) | |||||||||
| Grau WP | Designação UNS | C | - Não | P | S | Sim | Não. | Cr | Mo. | Ti |
| WP304 | S30400 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-11.0 | 18.0-22.0 | - O quê? | - O quê? |
| WP304L | S30403 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-12.0 | 18.0-22.0 | - O quê? | - O quê? |
| WP310S | S31008 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 19.0-22.0 | 24.0-26.0 | - O quê? | - O quê? |
| WP316 | S31600 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | |
| WP316L | S31603 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | - O quê? |
| WP321 | S32100 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 9.0-12.0 | 17.0-19.0 | - O quê? | G |
Notas:
Quando uma elipse ((_) aparece na tabela, não é necessário e o elemento deve ser analisado ou relatado
O método de análise do azoto deve ser objecto de acordo entre o comprador e o fabricante.
Colúmbio 0,10-0,30%; Vanádio 0,10-0,30%.
Para paredes de pequeno diâmetro ou finas, ou ambas, onde são necessárias muitas passagens de desenho, é necessário um máximo de carbono de 0,04% nas categorias TP304L e TP316L.Os tubos de pequeno diâmetro externo são definidos como os menores de 0.500in. (((23.7mm) em diâmetro exterior e tubos de parede leve como aqueles menos de 0.049in. (((1.24mm) em espessura média da parede
