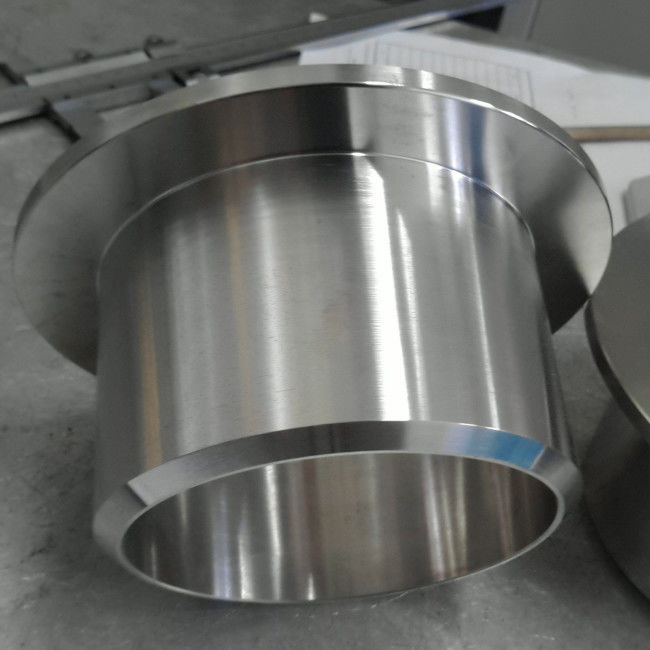

Stub Ends de aço inoxidável frente e verso, encaixes de tubulação de aço da solda de ASTM A815 UNS S31803

Soldadura de extremidade de aço inoxidável frente e verso Stub End de ASTM A815 UNS S31803

A extremidade do topo (junção de regaço) é um encaixe que esteja usado para substituir flanges soldadas quando o apoio de uma flange alternativa de gerencio é exigido. E pode ser fornecida na dimensão padrão e não padronizada do ANSI que é usada para as tubulações de conexão do diâmetro diferente.

Stub End Types

A extremidade do topo é oferecida em três maneiras diferentes, tipo A, B e C. Tipo Um e a extremidade do topo de B são similares aos encaixes forjados, tais como cotovelos e T, e o tipo extremidade do topo de C é feito em tamanhos personalizados.

Tipo A

O tipo uma extremidade do topo é usado para a flange padrão da junção de regaço. A espessura do regaço na extremidade do topo é superior ou igual à espessura nominal da parede da tubulação. Além, o raio de canto exterior do tipo A pode receber a flange da junção de regaço. O canto interno é quadrado. O regaço tem geralmente uma cara serrilhada feita à máquina.

Tipo B

O tipo extremidade do topo de B é usado para o deslizamento padrão em flanges como flanges do regaço. A espessura do regaço nestas extremidades curtos é superior ou igual à espessura nominal da parede da tubulação. Também, o raio de canto exterior do tipo B é pequeno bastante receber a flange do deslizamento o que pode ser usada como uma flange alternativa. O canto interno é quadrado. O regaço tem geralmente uma cara serrilhada feita à máquina.

Tipo C

O tipo extremidade do topo de C pode ser usado para a flange padrão e o deslizamento da junção de regaço na flange. É alargado que deixa uma borda arredondada no diâmetro interno do regaço. Caso necessário, o raio pode ser feito fechado a um quadrado. A espessura do regaço é 75% da parede da tubulação. O tipo C é muito curto bastante acomodar toda a flange alternativa. A junção de regaço no tipo C é lisa, e não é máquina.

As extremidades do topo são fabricadas geralmente em dois maneiras, tipos A e tipos B. Estão disponíveis em dois comprimentos padrão, por muito tempo (ANSI) ou no teste padrão curto (MSS). A extremidade do topo Sch5s e 10s é oferecida geralmente de comprimentos curtos, e os comprimentos longos estão disponíveis na encomenda especial. A extremidade do topo de Sch 40s é fornecida de comprimentos curtos ou longos.

Padrão de ASTM A815

ASTM A815 é a especificação padrão para encaixe tranquilo de aço inoxidável Ferritic, Ferritic/austenítico, e Martensitic feito. Esta especificação cobre duas classes gerais, WP e CR. Os encaixes do WP da classe são subdivididos em quatro classes:

WP-S, produtos sem emenda.

WP-W, produtos soldados.

WP-WX, encaixes de tubulação que contêm as soldas onde todas as soldas radiographed.

WP-WU, encaixes que contêm as soldas onde todas as soldas foram testadas ultrassônica.

Informações sobre o produto

(UNS S31803) composições quimicas materiais

ASME B16.9 Stub End Dimensions (milímetros)
