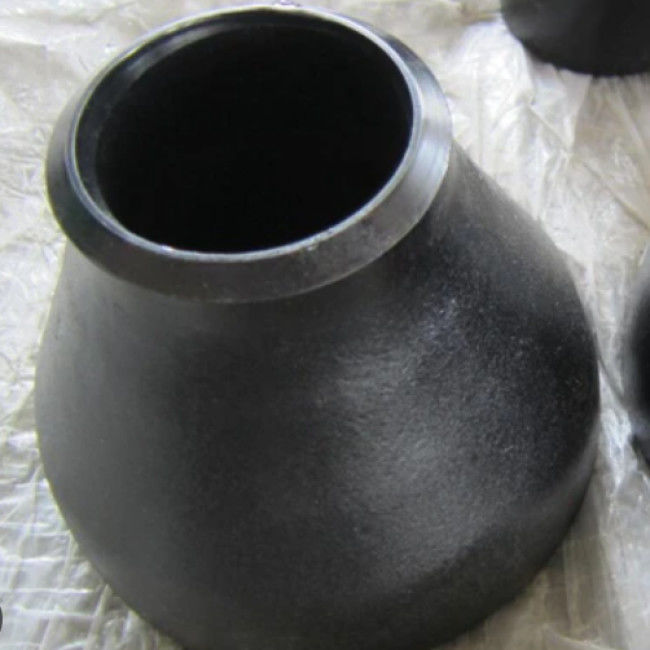

ASTM A234 GR. Redutor concêntrico do aço carbono de WPB ASME B16.9
O redutor de STM A234 WPB é usado para conectar duas tubulações do tamanho diferente em um sistema tranquilo. Uma extremidade do redutor de A234 WPB corresponde ao diâmetro da tubulação do grande diâmetro e a outra extremidade do redutor concêntrico A234 corresponde ao diâmetro da tubulação de pequeno diâmetro.
O redutor concêntrico de ASTM A234 WPB é um tipo de redutor usado em sistemas de encanamento. Tem uma forma de cone para permitir a mudança gradual na pressão um pouco do que um deslocamento repentino. Esta característica do redutor concêntrico de A234 WPB faz aplicável nos sistemas de fluxo fluido de alta pressão onde há um risco de quebra sob a alta pressão.
Informações sobre o produto
| Nome do produto | ASTM A234 WPB redutor concêntrico/excêntrico de B16.9 |
| Escala do tamanho | 1/2” a 48" |
| Espessura de parede | SGP STD SCH5S SCH10S SCH40S SCH 80S SCH160S XS XXS |
| Padrões | ASTM A234 |
| Categoria | WPB |
| Padrões de fabricação | ASME B16.9 MSS-SP-43 |
| Revestimento | óleo preto da Oxidação-prova ou óleo galvanizado, transparente quente |
ASTM A234 WPB dimensões concêntricas/excêntricas de B16.9 do redutor (milímetros)
Os redutores são usados frequentemente quando os desenhistas tranquilos querem reduzir o diâmetro de uma corrida reta da tubulação. Há dois estilos dos redutores padrão disponíveis em ASME B16.9: Concêntrico – tendo uma linha central comum; Redutor excêntrico – que desloca linhas centrais.
| NPS | O.D L milímetro polegada |
O.D S milímetro polegada |
H milímetro polegada |
| 3/4 x 1/2 | 26,7 1,05 |
21,3 0,84 |
38 1,50 |
| 3/4 x 3/8 | 26,7 1,05 |
17,3 0,68 |
38 1,50 |
| 1 x 3/4 | 33,4 1,32 |
26,7 1,05 |
51 2,00 |
| 1 x 1/2 | 33,4 1,32 |
21,3 0,84 |
51 2,00 |
| 1-1/4 x 1 | 42,2 1,66 |
33,4 1,32 |
51 2,00 |
| 1-1/4 x 3/4 | 42,2 1,66 |
26,7 1,05 |
51 2,00 |
| 1-1/4 x 1/2 | 42,2 1,66 |
21,3 0,84 |
51 2,00 |
| 1-1/2 x 1-1/4 | 48,3 1,90 |
42,2 1,66 |
64 2,50 |
| 1-1/2 x 1 | 48,3 1,90 |
33,4 1,32 |
64 2,50 |
| 1-1/2 x 3/4 | 48,3 1,90 |
26,7 1,05 |
64 2,50 |
| 1-1/2 x 1/2 | 48,3 1,90 |
21,3 0,84 |
64 2,50 |
| 2 x 1-1/2 | 60,3 2,38 |
48,3 1,90 |
76 3,00 |
| 2 x 1-1/4 | 60,3 2,38 |
42,2 1,66 |
76 3,00 |
| 2 x 1 | 60,3 2,38 |
33,4 1,32 |
76 3,00 |
| 2 x 3/4 | 60,3 2,38 |
26,7 1,05 |
76 3,00 |
| 2-1/2 x 2 | 73,0 2,88 |
60,3 2,38 |
89 3,50 |
| 2-1/2 x 1-1/2 | 73,0 2,88 |
48,3 1,90 |
89 3,50 |
| 2-1/2 x 1-1/4 | 73,0 2,88 |
42,2 1,66 |
89 3,50 |
| 2-1/2 x 1 | 73,0 2,88 |
33,4 1,32 |
89 3,50 |
| 3 x 2-1/2 | 88,9 3,50 |
73,0 2,88 |
89 3,50 |
| 3 x 2 | 88,9 3,50 |
60,3 2,38 |
89 3,50 |
| 3 x 1-1/2 | 88,9 3,50 |
48,3 1,90 |
89 3,50 |
| 3 x 1-1/4 | 88,9 3,50 |
42,2 1,66 |
89 3,50 |
| 3-1/2 x 3 | 101,6 4,00 |
88,9 3,50 |
102 4,00 |
| 3-1/2 x 2-1/2 | 101,6 4,00 |
73,0 2,88 |
102 4,00 |
| 3-1/2 x 2 | 101,6 4,00 |
60,3 2,38 |
102 4,00 |
| 3-1/2 x 1-1/2 | 101,6 4,00 |
48,3 1,90 |
102 4,00 |
| 3-1/2 x 1-1/4 | 101,6 4,00 |
42,2 1,66 |
102 4,00 |
| 4 x 3-1/2 | 114,3 4,50 |
101,6 4,00 |
102 4,00 |
| 4 x 3 | 114,3 4,50 |
88,9 3,50 |
102 4,00 |
| 4 x 2-1/2 | 114,3 4,50 |
73,0 2,88 |
102 4,00 |
| 4 x 2 | 114,3 4,50 |
60,3 2,38 |
102 4,00 |
| 4 x 1-1/2 | 114,3 4,50 |
48,3 1,90 |
102 4,00 |
| 5 x 4 | 141,3 5,56 |
114,3 4,50 |
127 5,00 |
| 5 x 3-1/2 | 141,3 5,56 |
101,6 4,00 |
127 5,00 |
| 5 x 3 | 141,3 5,56 |
88,9 3,50 |
127 5,00 |
| 5 x 2-1/2 | 141,3 5,56 |
73,0 2,88 |
127 5,00 |
| 5 x 2 | 141,3 5,56 |
60,3 2,38 |
127 5,00 |
| 6 x 5 | 168,3 6,62 |
141,3 5,56 |
140 5,50 |
| 6 x 4 | 168,3 6,62 |
114,3 4,50 |
140 5,50 |
| 6 x 3-1/2 | 168,3 6,62 |
101,6 4,00 |
140 5,50 |
| 6 x 3 | 168,3 6,62 |
88,9 3,50 |
140 5,50 |
| 6 x 2-1/2 | 168,3 6,62 |
73,0 2,88 |
140 5,50 |
| 8 x 6 | 219,1 8,62 |
168,3 6,62 |
152 6,00 |
| 8 x 5 | 219,1 8,62 |
141,3 5,56 |
152 6,00 |
| 8 x 4 | 219,1 8,62 |
114,3 4,50 |
152 6,00 |
| 8 x 3-1/2 | 219,1 8,62 |
101,6 4,00 |
152 6,00 |
| 10 x 8 | 273,0 10,75 |
219,1 8,62 |
178 7,00 |
| 10 x 6 | 273,0 10,75 |
168,3 6,62 |
178 7,00 |
| 10 x 5 | 273,0 10,75 |
141,3 5,56 |
178 7,00 |
| 10 x 4 | 273,0 10,75 |
114,3 4,50 |
178 7,00 |
| 12 x 10 | 323,8 12,75 |
273,0 10,75 |
203 8,00 |
| 12 x 8 | 323,8 12,75 |
219,1 8,62 |
203 8,00 |
| 12 x 6 | 323,8 12,75 |
168,3 6,62 |
203 8,00 |
| 12 x 5 | 323,8 12,75 |
141,3 5,56 |
203 8,00 |
| X12 14 | 355,6 14,00 |
323,8 12,75 |
330 13,00 |
| 14 x 10 | 355,6 14,00 |
273,0 10,75 |
330 13,00 |
| 14 x 8 | 355,6 14,00 |
219,1 8,62 |
330 13,00 |
| 14 x 6 | 355,6 14,00 |
168,3 6,62 |
330 13,00 |
| 16 x 14 | 406,4 16,00 |
355,6 14,00 |
356 14,00 |
| X12 16 | 406,4 16,00 |
323,8 12,75 |
356 14,00 |
| 16 x 10 | 406,4 16,00 |
273,0 10,75 |
356 14,00 |
| 16 x 8 | 406,4 16,00 |
219,1 8,62 |
356 14,00 |
| 18 x 16 | 457 18,00 |
406,4 16,00 |
381 15,00 |
| 18 x 14 | 457 18,00 |
355,6 14,00 |
381 15,00 |
| X12 18 | 457 18,00 |
323,8 12,75 |
381 15,00 |
| 18 x 10 | 457 18,00 |
273,0 10,75 |
381 15,00 |
| 20 x 18 | 508 20,00 |
457 18,00 |
508 20,00 |
| 20 x 16 | 508 20,00 |
406,4 16,00 |
508 20,00 |
| 20 x 14 | 508 20,00 |
355,6 14,00 |
508 20,00 |
| X12 20 | 508 20,00 |
323,8 12,75 |
508 20,00 |
| 22 x 20 | 559 22,00 |
508 20,00 |
508 20,00 |
| 22 x 18 | 559 22,00 |
457 18,00 |
508 20,00 |
| 22 x 16 | 559 22,00 |
406,4 16,00 |
508 20,00 |
| 22 x 14 | 559 22,00 |
355,6 14,00 |
508 20,00 |
| 24 x 22 | 610 24,00 |
559 22,00 |
508 20,00 |
| 24 x 20 | 610 24,00 |
508 20,00 |
508 20,00 |
| 24 x 18 | 610 24,00 |
457 18,00 |
508 20,00 |
| 24 x 16 | 610 24,00 |
406,4 16,00 |
508 20,00 |
| 26 x 24 | 660 26,00 |
610 24,00 |
610 24,00 |
| 26 x 22 | 660 26,00 |
559 22,00 |
610 24,00 |
| 26 x 20 | 660 26,00 |
508 20,00 |
610 24,00 |
| 26 x 18 | 660 26,00 |
457 18,00 |
610 24,00 |
| 28 x 26 | 711 28,00 |
660 26,00 |
610 24,00 |
| 28 x 24 | 711 28,00 |
610 24,00 |
610 24,00 |
| 28 x 20 | 711 28,00 |
508 20,00 |
610 24,00 |
| 28 x 18 | 711 28,00 |
457 18,00 |
610 24,00 |
| 30 x 28 | 762 30,00 |
711 28,00 |
610 24,00 |
| 30 x 26 | 762 30,00 |
660 26,00 |
610 24,00 |
| 30 x 24 | 762 30,00 |
610 24,00 |
610 24,00 |
| 30 x 20 | 762 30,00 |
508 20,00 |
610 24,00 |
| 32 x 30 | 813 32,00 |
762 30,00 |
610 24,00 |
| 32 x 28 | 813 32,00 |
711 28,00 |
610 24,00 |
| 32 x 26 | 813 32,00 |
660 26,00 |
610 24,00 |
| 32 x 24 | 813 32,00 |
610 24,00 |
610 24,00 |
| 34 x 32 | 864 34,00 |
813 32,00 |
610 24,00 |
| 34 x 30 | 864 34,00 |
762 30,00 |
610 24,00 |
| 34 x 26 | 864 34,00 |
660 26,00 |
610 24,00 |
| 34 x 24 | 864 34,00 |
610 24,00 |
610 24,00 |
| 36 x 34 | 914 36,00 |
864 34,00 |
610 24,00 |
| 36 x 32 | 914 36,00 |
813 32,00 |
610 24,00 |
| 36 x 30 | 914 36,00 |
762 30,00 |
610 24,00 |
| 36 x 26 | 914 36,00 |
660 26,00 |
610 24,00 |
| 36 x 24 | 914 36,00 |
610 24,00 |
610 24,00 |
| 38 x 36 | 965 38,00 |
914 36,00 |
610 24,00 |
| 38 x 34 | 965 38,00 |
864 34,00 |
610 24,00 |
| 38 x 32 | 965 38,00 |
813 32,00 |
610 24,00 |
| 38 x 30 | 965 38,00 |
762 30,00 |
610 24,00 |
| 38 x 28 | 965 38,00 |
711 28,00 |
610 24,00 |
| 38 x 26 | 965 38,00 |
660 26,00 |
610 24,00 |
| 40 x 38 | 1016 40,00 |
965 38,00 |
610 24,00 |
| 40 x 36 | 1016 40,00 |
914 36,00 |
610 24,00 |
| 40 x 34 | 1016 40,00 |
864 34,00 |
610 24,00 |
| 40 x 32 | 1016 40,00 |
813 32,00 |
610 24,00 |
| 40 x 30 | 1016 40,00 |
762 30,00 |
610 24,00 |
| 42 x 40 | 1067 42,00 |
1016 40,00 |
610 24,00 |
| 42 x 38 | 1067 42,00 |
965 38,00 |
610 24,00 |
| 42 x 36 | 1067 42,00 |
914 36,00 |
610 24,00 |
| 42 x 34 | 1067 42,00 |
864 34,00 |
610 24,00 |
| 42 x 32 | 1067 42,00 |
813 32,00 |
610 24,00 |
| 42 x 30 | 1067 42,00 |
711 28,00 |
610 24,00 |
| 44 x 42 | 1118 44,00 |
1067 42,00 |
610 24,00 |
| 44 x 40 | 1118 44,00 |
1016 40,00 |
610 24,00 |
| 44 x 38 | 1118 44,00 |
965 38,00 |
610 24,00 |
| 44 x 36 | 1118 44,00 |
914 36,00 |
610 24,00 |
| 46 x 44 | 1168 46,00 |
1118 44,00 |
711 28,00 |
| 46 x 42 | 1168 46,00 |
1067 42,00 |
711 28,00 |
| 46 x 40 | 1168 46,00 |
1016 40,00 |
711 28,00 |
| 46 x 38 | 1168 46,00 |
965 38,00 |
711 28,00 |
| 48 x 46 | 1219 48,00 |
1168 46,00 |
711 28,00 |
| 48 x 44 | 1219 48,00 |
1118 44,00 |
711 28,00 |
| 48 x 42 | 1219 48,00 |
1067 42,00 |
711 28,00 |
| 48 x 40 | 1219 48,00 |
1016 40,00 |
711 28,00 |
*NPS: Tamanho nominal da tubulação; O.D L: Diâmetro externo no chanfro, grande extremidade; O.D S: Diâmetro externo no chanfro, extremidade pequena; H: Centro-à-fim.
Composições quimicas do TAMPÃO de ASTM A234 WPB (%)
| Categoria | C | Manganês | P | S | Si | Cr | Mo | Ni | Cu | V | N.B. |
| WPB | ≤0.30 | 0.29-1.60 | ≤0.050 | ≤0.058 | ≥0.10 | ≤0.40 | ≤0.15 | ≤0.40 | ≤0.40 | ≤0.08 | 0,02 |
*For ASTM A234 GR. WPB, o equivalente de carbono (C.E.), com base na análise do calor e na seguinte fórmula, será no máximo de 0,50. C.E. = C + manganês/6 + (Cr + Mo + V)/5 + () do Ni + do Cu/15. Os valores de C.E. serão relatados no relatório de teste.
Os encaixes de *ASTM A234 WPB feitos da barra ou da placa podem ter 0,35 carbonos máximos e que fez dos forjamentos pode ter 0,35 carbonos máximos e 0,35 silicones máximos sem o mínimo.
o *For cada redução de 0,01% abaixo do máximo especificado do carbono, um aumento de 0,06% manganeses acima do máximo especificado será permitido, até um máximo de 1,65%.
a soma do *The do cobre, do níquel, do cromo, e do molibdênio não excederá 1,00%
