Casa > produtos > Encaixes moldados de aço inoxidável >
Cotovelo de aço inoxidável da soldadura do soquete dos encaixes moldados AISI 304L de 90DEG CL150
  • Cotovelo de aço inoxidável da soldadura do soquete dos encaixes moldados AISI 304L de 90DEG CL150

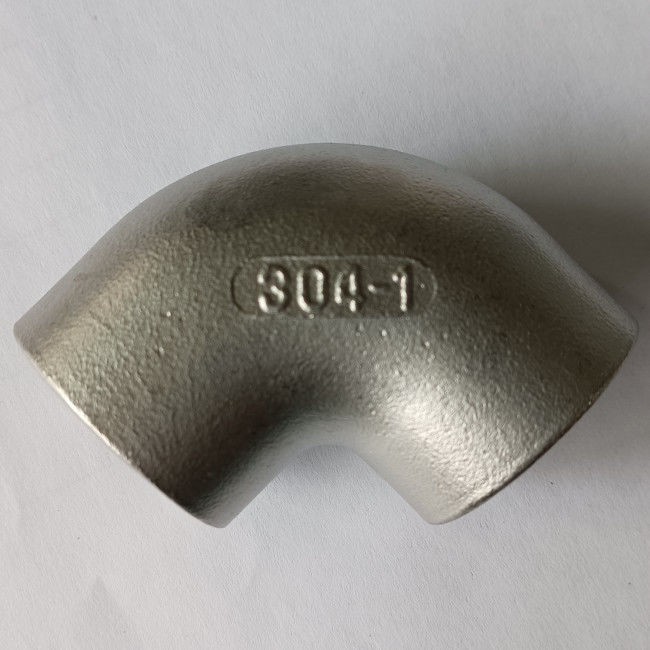

Cotovelo de aço inoxidável da soldadura do soquete dos encaixes moldados AISI 304L de 90DEG CL150

Cotovelo de aço inoxidável da soldadura do soquete dos encaixes moldados AISI 304L de 90DEG CL150

Lugar de origem China
Marca KASUGAI
Certificação ISO-9001; PED; AD 2000
Número do modelo AISI 304 MSS SP-304 SP-114 90DEG CL150 1" cotovelo moldado da Soquete-soldadura
Documento Folheto PDF do produto
Detalhes do produto
Nome do Produto:
AISI 304 MSS SP-114 90DEG CL150 1" Soquete-soldadura moldada de aço inoxidável cotovelo de 90 graus
Escala do tamanho:
1/8" a 4"
Tipo cabendo:
Soquete-soldadura cotovelo de 90 graus
Classe da pressão:
150
Padrões:
AISI 304/L
Dimensões:
MSS SP-114-2018
Destacar:

Encaixes 90DEG moldados de aço inoxidável

,

cotovelo da soldadura do soquete 304L

,

Encaixes de aço inoxidável AISI 304L

Termos do pagamento & do transporte
Quantidade de ordem mínima
Para para ser negociado
Preço
PER BASE MATERIAL PRICE
Detalhes da embalagem
Embalagem em condições de navegar
Tempo de entrega
60 DIAS PARA UM RECIPIENTE
Termos de pagamento
L / C, T/T
Habilidade da fonte
100 TONELADAS/MÊS
Descrição do produto

Soquete-soldadura moldada de aço inoxidável de AISI 304 MSS SP-114 90DEG CL150 cotovelo de 90 graus



Informações sobre o produto

Nome do produto Soquete-soldadura moldada de aço inoxidável de AISI 304 MSS SP-114 90DEG CL150 cotovelo de 90 graus
Tipo cabendo Cotovelo da Soquete-soldadura 90o
Dimensões MSS SP-114: 2018
Escala do tamanho 1/8" a 4"
Classe da pressão Classe 150
Materiais AISI 304/L



Padrão & materiais: AISI 304/L

O SAE/ANSI 304 (AISI 304) é o tipo o mais geralmente disponível e usado de aço inoxidável. É referido igualmente como 18/8 de aço inoxidável, A2 de aço inoxidável (conforme o ISO 3506), ou 304S15 (conforme o padrão britânico). Esta é uma liga austenítica do cromo-níquel que signifique praticamente que tem uma resistência de corrosão muito alta. É igualmente nonmagnetic e não pode ser endurecida com o tratamento térmico. Porque AISI 304 pode suportar ambientes extremamente corrosivos e pode ser dado forma, relativamente fácil feito à máquina e soldado, é muito popular para uma vasta gama de aplicações.



Composição quimica de AISI 304/L (%)

Categoria C, máximo Cr Manganês, máximo Ni P, máximo S, máximo Si, máximo
AISI 304 0,08 18~20 2 8~10.5 0,045 0,03 1
AISI 304L 0,03 18~20 2 8~12 0,045 0,03 1



Propriedades mecânicas de AISI 304/L

Propriedades mecânicas 304 304L
Dureza, Knoop 138 158
Dureza, Rockwell B 70 82
Dureza, Vickers 129 159
Resistência à tração, final MPa 505 MPa 564
Resistência à tração, rendimento MPa 215 MPa 210
Alongamento na ruptura 70% 58%
Módulo de elasticidade 193~200 GPa 193~200 GPa
Impacto de Charpy 325 J 216J



SP-114 dimensiona da Soquete-soldadura moldada da classe 150 cotovelos, T e cruzes de 45/90 de grau. (nas polegadas)

Cotovelo de aço inoxidável da soldadura do soquete dos encaixes moldados AISI 304L de 90DEG CL150 0



NPS Cotovelos, T & cruzes do Centro-à-fim Cotovelos do Centro-à-fim 45o Soquete furo (mínimo)/(máximo) Profundidade do soquete (b) (mínimo) Espessura do metal (a) Diâmetro exterior da faixa (mínimo) Comprimento de acoplamento completo (mínimo) Altura do tampão (mínima) Espessura superior lisa do tampão (mínima)
C SB SD G H W P G1
⅛ 0,81 0,69 0.420/0.440 0,32 0,09 0,75 1,00 0,68 0,09
¼ 0,81 0,69 0.555/0.575 0,32 0,09 0,84 1,00 0,68 0,09
⅜ 0,93 0,81 0.690/0.710 0,32 0,10 1,01 1,12 0,81 0,10
½ 1,12 0,87 0.855/0.875 0,32 0,10 1,20 1,38 0,93 0,12
¾ 1,31 1,00 1.065/1.085 0,37 0,12 1,46 1,50 1,06 0,13
1 1,50 1,12 1.330/1.350 0,44 0,13 1,77 1,62 1,31 0,15
1 ¼ 1,75 1,31 1.675/1.695 0,50 0,14 2,15 2,00 1,62 0,17
1 ½ 1,93 1,43 1.915/1.935 0,50 0,15 2,43 2,12 1,62 0,19
2 2,25 1,68 2.406/2.426 0,56 0,17 2,96 2,50 1,75 0,22
½ 2 2,68 1,93 2.906/2.931 0,56 0,21 3,31 2,87 2,00 0,25
3 3,06 2,18 3.535/3.560 0,56 0,23 4,00 3,18 2,25 0,29
4 3,81 2,62 4.545/4.570 0,69 0,26 5,06 3,68 2,50 0,36


NOTAS:

  1. Os testes padrões serão projetados produzir as carcaças da espessura do metal dadas na tabela. A espessura do metal em nenhum ponto será menos de 90% dos valores dados na tabela.
  2. O comprimento da linha pode estender além da largura da faixa. Contudo, a espessura mínima do metal (g) deve ser mantida na extremidade da linha.
  3. Os reforços são permitidos conforme a seção 9. As linhas quebradas “externos” aplicáveis nos desenhos acima indicam onde os reforços são permitidos.
