Detalhes do produto
Lugar de origem: China
Marca: KASUGAI
Certificação: ISO-9001; PED; AD 2000
Número do modelo: MSS SP-114 90DEG CL150 304 aço inoxidável 90 graus Cotovelo fundido de rosca cruzad
Documento: Folheto PDF do produto
Termos do pagamento & do transporte
Quantidade de ordem mínima: Para para ser negociado
Preço: PER BASE MATERIAL PRICE
Detalhes da embalagem: Embalagem em condições de navegar
Tempo de entrega: 60 DIAS PARA UM RECIPIENTE
Termos de pagamento: L / C, T/T
Habilidade da fonte: 100 TONELADAS/MÊS
Nome do Produto: |
MSS SP-114 90DEG CL150 304 Aço Inoxidável 90 Graus Cotovelo Fundido Rosca |
Escala do tamanho: |
1/8" a 4" |
Tipos da linha: |
ASME B1.20.1(NPT), BS 21 (NSPT), DIN2999/259 |
Classe da pressão: |
150 |
Padrões: |
ASTM A351 (CF8, CF8M), JIS(SCS13, SCS14), AISI (304/L,316/L), ASTM A182/A276 (304/L, 316/L), |
Dimensões: |
MSS SP-114, ISO 49-1994 (E) |
Nome do Produto: |
MSS SP-114 90DEG CL150 304 Aço Inoxidável 90 Graus Cotovelo Fundido Rosca |
Escala do tamanho: |
1/8" a 4" |
Tipos da linha: |
ASME B1.20.1(NPT), BS 21 (NSPT), DIN2999/259 |
Classe da pressão: |
150 |
Padrões: |
ASTM A351 (CF8, CF8M), JIS(SCS13, SCS14), AISI (304/L,316/L), ASTM A182/A276 (304/L, 316/L), |
Dimensões: |
MSS SP-114, ISO 49-1994 (E) |

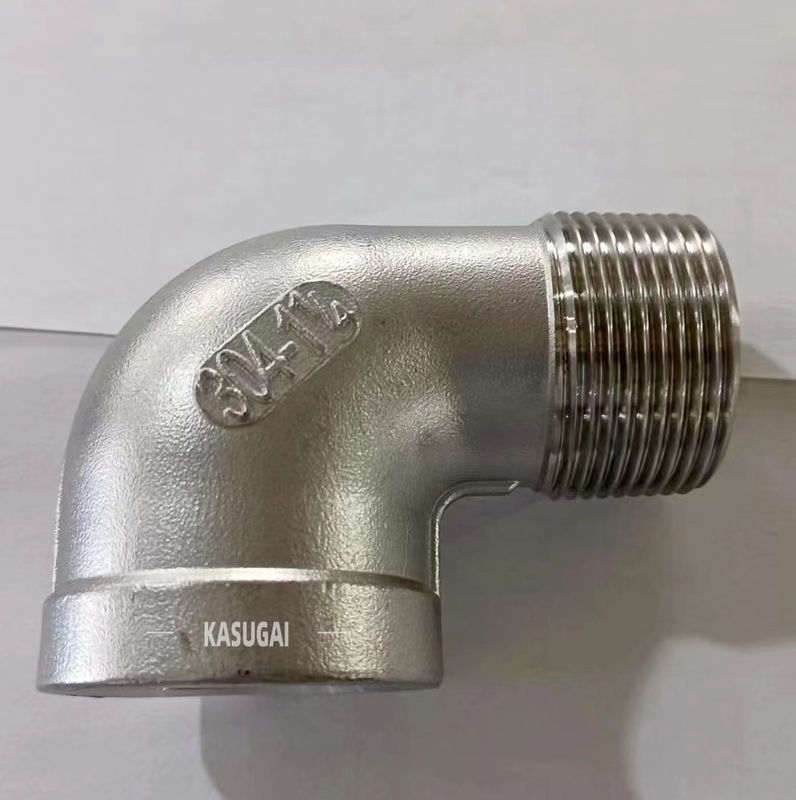

Linha de aço inoxidável do molde do cotovelo de 90 graus de MSS SP-114 90DEG CL150 304
Informações sobre o produto
| Nome do produto | Linha de aço inoxidável do molde do cotovelo de 90 graus de MSS SP-114 90DEG CL150 304 |
| Tipos da linha | ASME B1.20.1 (NPT), BS 21 (NSPT), DIN2999/259 |
| Dimensões | ISO 49-1994 (E), MSS SP-114, ANSI B16.3 |
| Escala do tamanho | 1/8" a 4" |
| Classe da pressão | Classe 150 |
| Materiais | ASTM A351 (CF8, CF8M), JIS (SCS13, SCS14), AISI (304/L, 316/L), ASTM A182/A276 (304/L, 316/L), |
As dimensões do molde da classe 150 rosquearam cotovelos de 90 graus, T, cruzes e cotovelos de 45 graus
![]()
| NPS | Centro-à-fim, cotovelos, T, cruzes | Centro-à-fim, 45 cotovelos do | Comprimento da linha (b) (mínimo) | Largura da faixa (mínima) | Espessura do metal (a)
| Fora do diâmetro da faixa (mínima) |
| C | B | E | G | H | ||
| ⅛ | 0,81 | 0,69 | 0,25 | 0,20 | 0,09 | 0,75 |
| ¼ | 0,81 | 0,69 | 0,32 | 0,20 | 0,09 | 0,84 |
| ⅜ | 0,93 | 0,81 | 0,36 | 0,21 | 0,10 | 1,01 |
| ½ | 1,12 | 0,87 | 0,43 | 0,25 | 0,10 | 1,20 |
| ¾ | 1,31 | 1,00 | 0,50 | 0,27 | 0,12 | 1,46 |
| 1 | 1,50 | 1,12 | 0,58 | 0,30 | 0,13 | 1,77 |
| 1¼ | 1,75 | 1,31 | 0,67 | 0,34 | 0,14 | 2,15 |
| 1½ | 1,90 | 1,43 | 0,70 | 0,37 | 0,15 | 2,43 |
| 2 | 2,25 | 1,68 | 0,75 | 0,42 | 0,17 | 2,96 |
| ½ 2 | 2,68 | 1,93 | 0,92 | 0,48 | 0,21 | 3,31 |
| 3 | 3,06 | 2,18 | 0,98 | 0,55 | 0,23 | 3,00 |
| 4 | 3,81 | 2,62 | 1,08 | 0,66 | 0,26 | 5,06 |
Benefícios dos encaixes de moldação de aço inoxidável do parafuso
