Encaixes moldados de aço inoxidável
>
|
| Lugar de origem | China |
| Marca | KASUGAI |
| Certificação | ISO-9001; PED; AD 2000 |
| Número do modelo | 304 SP-114 90DEG CL1000 Cotovelo de Soldagem de Soquete Fundido |
| Documento | Folheto PDF do produto |

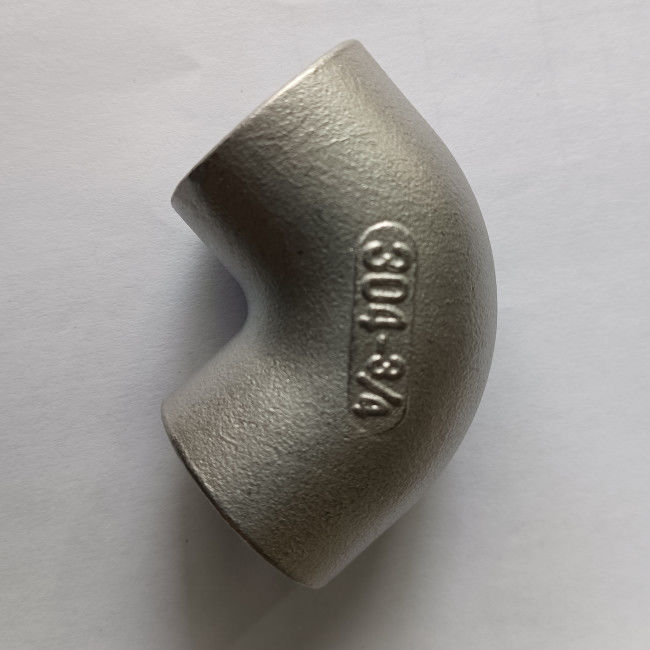

Soquete-soldadura moldada de aço inoxidável de AISI 304 MSS SP-114 90DEG CL1000 cotovelo de 90 graus
Informações sobre o produto
| Nome do produto | Soquete-soldadura moldada de aço inoxidável de AISI 304 MSS SP-114 90DEG CL1000 cotovelo de 90 graus |
| Tipo cabendo | Cotovelo da Soquete-soldadura 90o |
| Dimensões | MSS SP-114: 2018 |
| Escala do tamanho | 1/8" a 2" |
| Classe da pressão | Classe 1000 |
| Materiais | AISI 304/L |
Padrão & materiais: AISI 304/L
O SAE/ANSI 304 (AISI 304) é o tipo o mais geralmente disponível e usado de aço inoxidável. É referido igualmente como 18/8 de aço inoxidável, A2 de aço inoxidável (conforme o ISO 3506), ou 304S15 (conforme o padrão britânico). Esta é uma liga austenítica do cromo-níquel que signifique praticamente que tem uma resistência de corrosão muito alta. É igualmente nonmagnetic e não pode ser endurecida com o tratamento térmico. Porque AISI 304 pode suportar ambientes extremamente corrosivos e pode ser dado forma, relativamente fácil feito à máquina e soldado, é muito popular para uma vasta gama de aplicações.
Composição quimica de AISI 304/L (%)
| Categoria | C, máximo | Cr | Manganês, máximo | Ni | P, máximo | S, máximo | Si, máximo |
| AISI 304 | 0,08 | 18~20 | 2 | 8~10.5 | 0,045 | 0,03 | 1 |
| AISI 304L | 0,03 | 18~20 | 2 | 8~12 | 0,045 | 0,03 | 1 |
Propriedades mecânicas de AISI 304/L
| Propriedades mecânicas | 304 | 304L |
| Dureza, Knoop | 138 | 158 |
| Dureza, Rockwell B | 70 | 82 |
| Dureza, Vickers | 129 | 159 |
| Resistência à tração, final | MPa 505 | MPa 564 |
| Resistência à tração, rendimento | MPa 215 | MPa 210 |
| Alongamento na ruptura | 70% | 58% |
| Módulo de elasticidade | 193~200 GPa | 193~200 GPa |
| Impacto de Charpy | 325 J | 216J |
SP-114 dimensiona dos encaixes feitos da Soquete-soldadura da classe 1000 (nas polegadas)
| NPS | Cotovelos, T & cruzes do Centro-à-fim | Cotovelos do Centro-à-fim 45o | Soquete furo (mínimo)/(máximo) |
Diâmetro do furo. (mínimo)/(máximo) |
Profundidade do soquete (mínima) | Espessura do metal | Diâmetro exterior da faixa (mínimo) | Comprimento de acoplamento completo (mínimo) | Altura do tampão (mínima) | Espessura superior lisa do tampão (mínima) |
| C | SB | BD | SD | G | H1 | W | P | G1 | ||
| ⅛ | 0,81 | 0,69 | 0.420/0.440 | 0.227/0.337 | 0,32 | 0,09 | 0,55 | 1,00 | 0,68 | 0,09 |
| ¼ | 0,81 | 0,69 | 0.555/0.575 | 0.380/0.440 | 0,32 | 0,09 | 0,74 | 1,00 | 0,68 | 0,09 |
| ⅜ | 0,93 | 0,81 | 0.690/0.710 | 0.515/0.575 | 0,32 | 0,10 | 0,86 | 1,12 | 0,81 | 0,10 |
| ½ | 1,12 | 0,87 | 0.855/0.875 | 0.644/0.704 | 0,32 | 0,10 | 1,05 | 1,38 | 0,93 | 0,12 |
| ¾ | 1,31 | 1,00 | 1.065/1.085 | 0.854/0.914 | 0,37 | 0,12 | 1,30 | 1,50 | 1,06 | 0,13 |
| 1 | 1.330/1.350 | 1.067/1.127 | 0,44 | 0,13 | 1,61 | 1,62 | 1,31 | 0,15 | ||
| 1 ¼ | 1.675/1.695 | 1.412/1.472 | 0,50 | 0,14 | 1,86 | 2,00 | 1,62 | 0,17 | ||
| 1 ½ | 1.915/1.935 | 1.652/1.712 | 0,50 | 0,15 | 2,17 | 2,12 | 1,62 | 0,19 | ||
| 2 | 2.406/2.426 | 2.127/2.187 | 0,56 | 0,17 | 2,74 | 2,50 | 1,75 | 0,22 |
