Encaixes moldados de aço inoxidável
>
|
| Lugar de origem | China |
| Marca | KASUGAI |
| Certificação | ISO-9001; PED; AD 2000 |
| Número do modelo | Acoplamento Não-unido rosqueado do ″ de AISI 304 MSS SP-114 CL150 2 molde de aço inoxidável |
| Documento | Folheto PDF do produto |

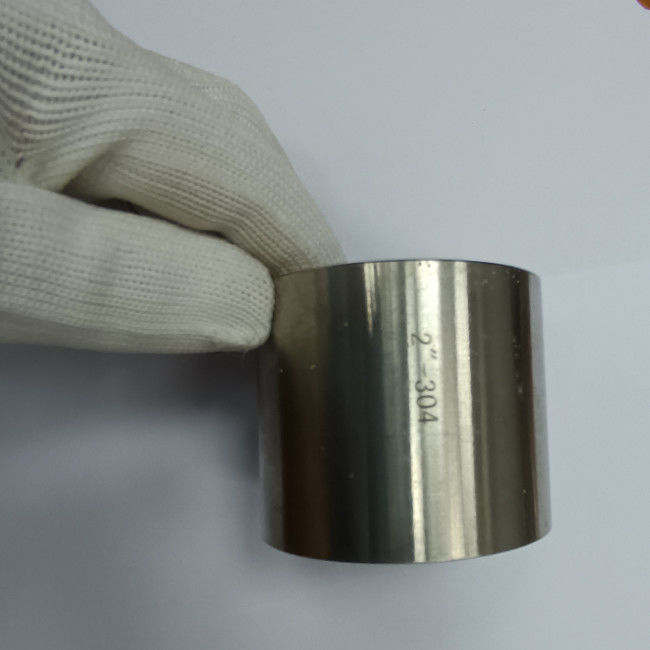

Acoplamento Não-unido rosqueado do ″ de AISI 304 MSS SP-114 CL150 2 molde de aço inoxidável
Informações sobre o produto
| Nome do produto | Acoplamento Não-unido rosqueado do ″ de AISI 304 MSS SP-114 CL150 2 molde de aço inoxidável |
| Tipos da linha | ASME B1.20.1 (NPT) |
| Dimensões | MSS SP-114 |
| Escala do tamanho | 1 ¼ |
| Classe da pressão | Classe 150 NPT |
| Materiais | AISI 304/L |
Padrão & materiais: AISI 304/L
O SAE/ANSI 304 (AISI 304) é o tipo o mais geralmente disponível e usado de aço inoxidável. É referido igualmente como 18/8 de aço inoxidável, A2 de aço inoxidável (conforme o ISO 3506), ou 304S15 (conforme o padrão britânico). Esta é uma liga austenítica do cromo-níquel que signifique praticamente que tem uma resistência de corrosão muito alta. É igualmente nonmagnetic e não pode ser endurecida com o tratamento térmico. Porque AISI 304 pode suportar ambientes extremamente corrosivos e pode ser dado forma, relativamente fácil feito à máquina e soldado, é muito popular para uma vasta gama de aplicações.
Composição quimica de AISI 304/L (%)
| Categoria | C, máximo | Cr | Manganês, máximo | Ni | P, máximo | S, máximo | Si, máximo |
| AISI 304 | 0,08 | 18~20 | 2 | 8~10.5 | 0,045 | 0,03 | 1 |
| AISI 304L | 0,03 | 18~20 | 2 | 8~12 | 0,045 | 0,03 | 1 |
Propriedades mecânicas de AISI 304/L
| Propriedades mecânicas | 304 | 304L |
| Dureza, Knoop | 138 | 158 |
| Dureza, Rockwell B | 70 | 82 |
| Dureza, Vickers | 129 | 159 |
| Resistência à tração, final | MPa 505 | MPa 564 |
| Resistência à tração, rendimento | MPa 215 | MPa 210 |
| Alongamento na ruptura | 70% | 58% |
| Módulo de elasticidade | 193~200 GPa | 193~200 GPa |
| Impacto de Charpy | 325 J | 216J |
Dimensões do acoplamento rosqueado do molde da classe 150 (reto e reduzindo tamanhos) (nas polegadas)
| NPS | Comprimento da linha (b) (mínimo) | Largura da faixa (mínima) | Espessura do metal (a) | Fora do diâmetro da faixa (c) (mínimo) | Comprimento dos acoplamentos retos (mínimos) | Comprimento dos acoplamentos de diminuição concêntricos (mínimos) |
| B | E | G | H | W | M | |
| ⅛ | 0,25 | 0,20 | 0,09 | 0,75 | 1,00 | — |
| ¼ | 0,32 | 0,20 | 0,09 | 0,84 | 1,00 | 1,00 |
| ⅜ | 0,36 | 0,21 | 0,10 | 1,01 | 1,12 | 1,12 |
| ½ | 0,43 | 0,25 | 0,10 | 1,20 | 1,38 | 1,38 |
| ¾ | 0,50 | 0,27 | 0,12 | 1,46 | 1,50 | 1,50 |
| 1 | 0,58 | 0,30 | 0,13 | 1,77 | 1,62 | 1,62 |
| 1¼ | 0,67 | 0,34 | 0,14 | 2,15 | 2,00 | 2,00 |
| 1½ | 0,70 | 0,37 | 0,15 | 2,43 | 2,12 | 2,12 |
| 2 | 0,75 | 0,42 | 0,17 | 2,96 | 2,50 | 2,50 |
| ½ 2 | 0,92 | 0,48 | 0,21 | 3,31 | 2,87 | 3,25 |
| 3 | 0,98 | 0,55 | 0,23 | 4,00 | 3,18 | 3,68 |
| 4 | 1,08 | 0,66 | 0,26 | 5,06 | 3,68 | 4,38 |
NOTA GERAL: Reduzir acoplamentos pode ser tampouco sino ou em linha reta. O diâmetro externo (h) de acoplamentos de diminuição retos corresponderá à conexão de extremidade a maior do tamanho do encaixe de diminuição.
NOTAS:
(a) os testes padrões serão projetados produzir as carcaças da espessura do metal dadas na tabela. A espessura do metal em nenhum ponto será menos de 90% dos valores dados na tabela.
(b) o comprimento da linha pode estender além da largura da faixa. Contudo, a espessura mínima do metal (g) deve ser mantida na extremidade da linha.
(c) os acoplamentos, meios acoplamentos e acoplamentos da diminuição podem ser unidos ou não-unido.
(d) os reforços são permitidos conforme a seção 9. As linhas quebradas “externos” aplicáveis nos desenhos acima indicam onde os reforços são permitidos.
