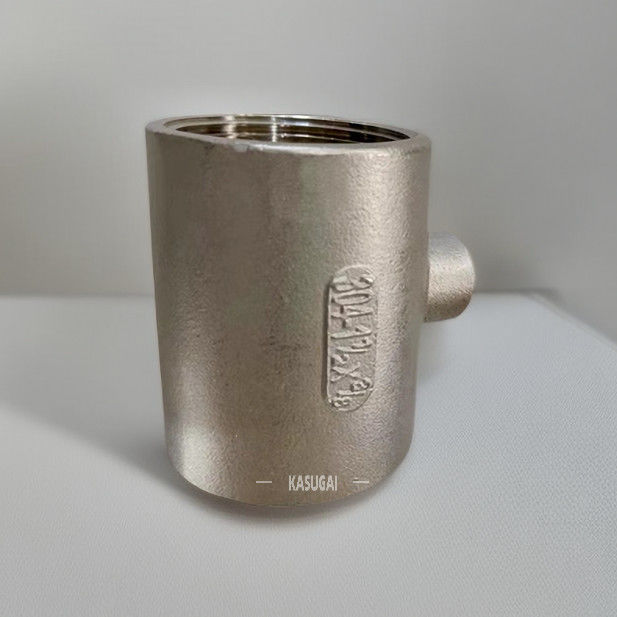

O molde de aço inoxidável do ISO 49-1994 (e) CL150 de AISI 304 rosqueou a diminuição do T
  • O molde de aço inoxidável do ISO 49-1994 (e) CL150 de AISI 304 rosqueou a diminuição do T
O molde de aço inoxidável do ISO 49-1994 (e) CL150 de AISI 304 rosqueou a diminuição do T

O molde de aço inoxidável do ISO 49-1994 (e) CL150 de AISI 304 rosqueou a diminuição do T

Lugar de origem China
Marca KASUGAI
Certificação ISO-9001; PED; AD 2000
Número do modelo AISI 304 ISO 49-1994 (E) CL150 T redutor rosqueado fundido
Documento Folheto PDF do produto
Detalhes do produto
Nome do Produto:
O molde de aço inoxidável do ¾ do × do ½ do ISO 49-1994 (e) CL150 1 de AISI 304 rosqueado reduzindo
Escala do tamanho:
3/8" a 4"
Tipo da linha:
ASME B1.20.1(NPT), BS 21 (NSPT), DIN2999/259
Classe da pressão:
150 NPT
Padrões:
AISI 304/L
Dimensões:
ISO 49-1994 (E)
Destacar:

T-shirt de redução com rosca de aço inoxidável fundido

,

T-shirt redutor com rosca de fundição AISI 304

Termos do pagamento & do transporte
Quantidade de ordem mínima
Para para ser negociado
Preço
PER BASE MATERIAL PRICE
Detalhes da embalagem
Embalagem em condições de navegar
Tempo de entrega
60 DIAS PARA UM RECIPIENTE
Termos de pagamento
L / C, T/T
Habilidade da fonte
100 TONELADAS/MÊS
Descrição do produto

O molde de aço inoxidável do ISO 49-1994 (e) CL150 de AISI 304 rosqueou a diminuição do T



O T da tubulação de aço tem três ramos que podem mudar o sentido fluido. T-deu forma ou em forma de Y, e inclui o T igual e T da diminuição (T de redutor). O T de aço é amplamente utilizado em redes da tubulação para transporta líquidos e gás.



Informações sobre o produto

Nome do produto O molde de aço inoxidável do ISO 49-1994 (e) CL150 de AISI 304 rosqueou a diminuição do T
Tipos da linha ASME B1.20.1 (NPT)
Dimensões 49:1994 DO ISO (E)
Escala do tamanho 1 ½ do “¾ ×”
Classe da pressão Classe 150 NPT
Materiais AISI 304/L



Padrão & materiais: AISI 304L

O SAE/ANSI 304 (AISI 304) é o tipo o mais geralmente disponível e usado de aço inoxidável. É referido igualmente como 18/8 de aço inoxidável, A2 de aço inoxidável (conforme o ISO 3506), ou 304S15 (conforme o padrão britânico). Esta é uma liga austenítica do cromo-níquel que signifique praticamente que tem uma resistência de corrosão muito alta. É igualmente nonmagnetic e não pode ser endurecida com o tratamento térmico. Porque AISI 304 pode suportar ambientes extremamente corrosivos e pode ser dado forma, relativamente fácil feito à máquina e soldado, é muito popular para uma vasta gama de aplicações.



Composição quimica de AISI 304/L (%)

Categoria C, máximo Cr Manganês, máximo Ni P, máximo S, máximo Si, máximo
AISI 304 0,08 18~20 2 8~10.5 0,045 0,03 1
AISI 304L 0,03 18~20 2 8~12 0,045 0,03 1



Propriedades mecânicas de AISI 304/L

Propriedades mecânicas 304 304L
Dureza, Knoop 138 158
Dureza, Rockwell B 70 82
Dureza, Vickers 129 159
Resistência à tração, final MPa 505 MPa 564
Resistência à tração, rendimento MPa 215 MPa 210
Alongamento na ruptura 70% 58%
Módulo de elasticidade 193~200 GPa 193~200 GPa
Impacto de Charpy 325 J 216J



49:1994 do ISO (E) dimensiona de aumentar & de reduzir o T



O molde de aço inoxidável do ISO 49-1994 (e) CL150 de AISI 304 rosqueou a diminuição do T 0



T que reduzem-se no ramo
Tamanho cabendo (polegadas) Dimensões (milímetros) Comprimentos de colocação (milímetros)
a b z1 z2
¼ do × do ⅜ 23 23 13 13
¼ do × do ½ 24 24 11 14
⅜ do × do ½ 26 26 13 16
(¼ do × do ¾) 26 27 11 17
⅜ do × do ¾ 28 28 13 18
½ do × do ¾ 30 31 15 18
(¼ 1×) 28 31 11 21
⅜ 1× 30 32 13 22
½ 1× 32 34 15 21
¾ 1× 35 36 18 21
(1 ⅜ do × do ¼) 32 36 13 26
1 ½ do × do ¼ 34 38 15 25
1 ¾ do × do ¼ 36 41 17 26
1 × 1 do ¼ 40 42 21 25
1 ½ do × do ½ 36 42 17 29
1 ¾ do × do ½ 38 44 19 29
1 × 1 do ½ 42 46 23 29
1 ¼ do × 1 do ½ 46 48 27 29
½ 2× 38 48 14 35
¾ 2× 40 50 16 35
2× 1 44 52 20 35
¼ 2× 1 48 54 24 35
½ 2× 1 52 55 28 36
× 1 de 2 ½ 47 60 20 43
¼ do × 1 de 2 ½ 52 62 25 43
½ do × 1 de 2 ½ 55 63 28 44
× 2 de 2 ½ 61 66 34 42
3× 1 51 67 21 50
¼ 3× 1 55 70 25 51
½ 3× 1 58 71 28 52
3× 2 64 73 34 49
½ 3× 2 72 76 42 49
4× 2 70 86 34 62
4× 3 84 92 48 62





T que aumentam no ramo
Tamanho cabendo (polegadas) Dimensões (milímetros) Comprimentos de colocação (milímetros)
a b z1 z2
½ do × do ⅜ 26 26 16 13
¾ do × do ½ 31 30 18 15
(× 1 do ½) 34 32 21 15
× 1 do ¾ 36 35 21 18
(¼ do ¾ ×1) 41 36 26 17
¼ 1× 1 42 40 25 21
(½ 1×1) 46 42 29 23
1 ½ do × 1 do ¼ 48 46 29 27
(1 × 2 do ¼) 54 48 35 24
1 × 2 do ½ 55 52 36 28
