Encaixes moldados de aço inoxidável
>
|
| Lugar de origem | China |
| Marca | KASUGAI |
| Certificação | ISO-9001; PED; AD 2000 |
| Número do modelo | Plugue de cabeça quadrada com rosca AISI 304 MSS SP-114 CL1000 fundido em aço inoxidável |
| Documento | Folheto PDF do produto |

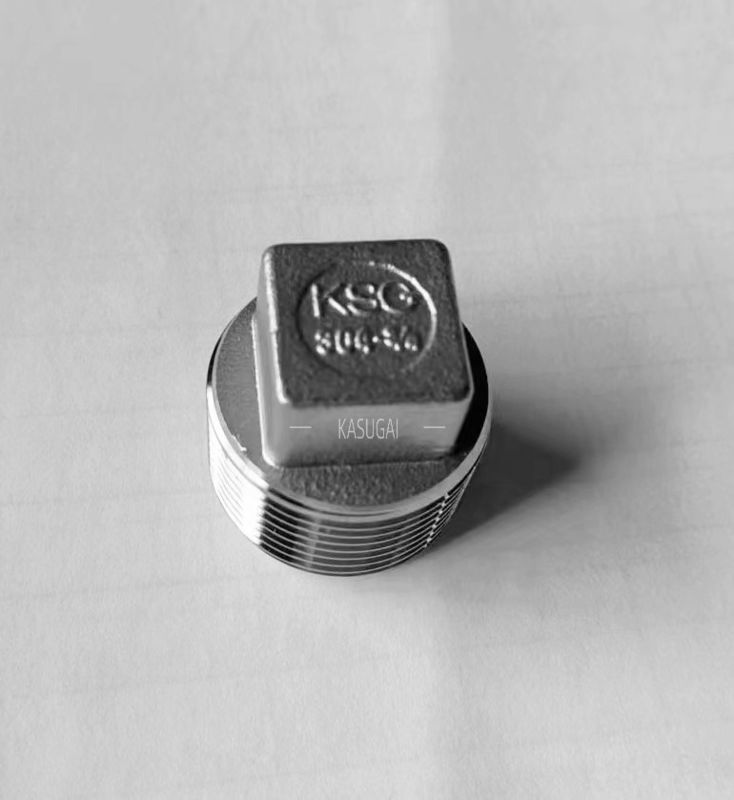

O molde de aço inoxidável de AISI 304 MSS SP-114 CL1000 rosqueou a tomada principal quadrada
Informações sobre o produto
| Nome do produto | O molde de aço inoxidável de AISI 304 MSS SP-114 CL1000 rosqueou a tomada principal quadrada |
| Tipos da linha | ASME B1.20.1 (NPT), B S 21 (NSPT), DIN2999/259 |
| Dimensões | MSS SP-114 |
| Escala do tamanho | 1/8" a 4" |
| Classe da pressão | Classe NPT 1000 |
| Materiais | AISI 304/L |
Padrão & materiais: AISI 304L
O SAE/ANSI 304 (AISI 304) é o tipo o mais geralmente disponível e usado de aço inoxidável. É referido igualmente como 18/8 de aço inoxidável, A2 de aço inoxidável (conforme o ISO 3506), ou 304S15 (conforme o padrão britânico). Esta é uma liga austenítica do cromo-níquel que signifique praticamente que tem uma resistência de corrosão muito alta. É igualmente nonmagnetic e não pode ser endurecida com o tratamento térmico. Porque AISI 304 pode suportar ambientes extremamente corrosivos e pode ser dado forma, relativamente fácil feito à máquina e soldado, é muito popular para uma vasta gama de aplicações.
Composição quimica de AISI 304/L (%)
| Categoria | C, máximo | Cr | Manganês, máximo | Ni | P, máximo | S, máximo | Si, máximo |
| AISI 304 | 0,08 | 18~20 | 2 | 8~10.5 | 0,045 | 0,03 | 1 |
| AISI 304L | 0,03 | 18~20 | 2 | 8~12 | 0,045 | 0,03 | 1 |
Propriedades mecânicas de AISI 304/L
| Propriedades mecânicas | 304 | 304L |
| Dureza, Knoop | 138 | 158 |
| Dureza, Rockwell B | 70 | 82 |
| Dureza, Vickers | 129 | 159 |
| Resistência à tração, final | MPa 505 | MPa 564 |
| Resistência à tração, rendimento | MPa 215 | MPa 210 |
| Alongamento na ruptura | 70% | 58% |
| Módulo de elasticidade | 193~200 GPa | 193~200 GPa |
| Impacto de Charpy | 325 J | 216J |
MSS SP-114 dimensiona do quadrado feito da linha da classe 1000 das tomadas principais (as polegadas)
| NPS | Comprimento da linha (mínimo) | Altura da cabeça (mínima) | Largura nominal através dos planos (b) | Espessura do metal (a) |
| B | C | G | ||
| ⅛ | 0,38 | 0,25 | 9/32 | 0,19 |
| ¼ | 0,44 | 0,25 | 3/8 | 0,19 |
| ⅜ | 0,50 | 0,31 | 7/16 | 0,19 |
| ½ | 0,56 | 0,38 | 9/16 | 0,25 |
| ¾ | 0,62 | 0,44 | 5/8 | 0,25 |
| 1 | 0,75 | 0,50 | 13/16 | 0,38 |
| 1 ¼ | 0,81 | 0,56 | 15/16 | 0,38 |
| 1 ½ | 0,81 | 0,62 | 1 ⅛ | 0,44 |
| 2 | 0,88 | 0,69 | 1 5/16 | 0,50 |
| ½ 2 | 1,06 | 0,75 | 1 ½ | 0,62 |
| 3 | 1,12 | 0,81 | 1 11/16 | 0,75 |
| 4 | 1,25 | 1,00 | ½ 2 | 0,88 |
NOTA:
(a) os fabricantes que a tolerância aplicada assegurará dimensões caberão o trabalho feito com ferramentas habitual dos E.U.
