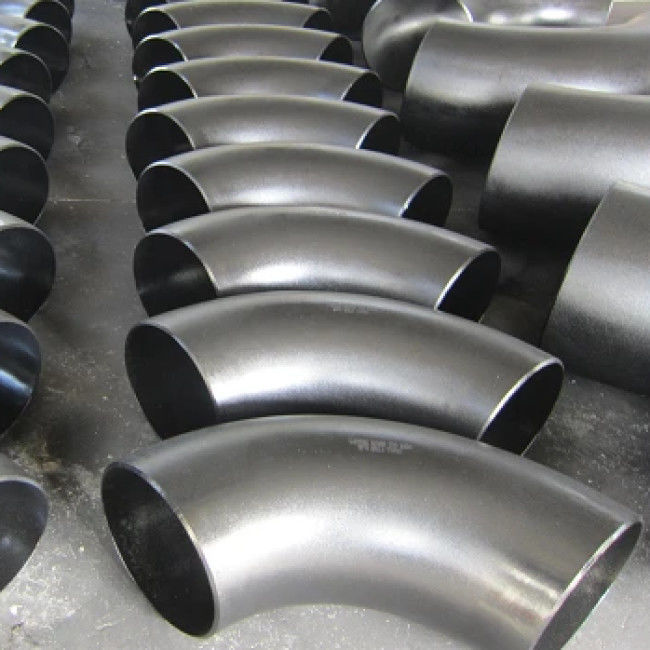

Categoria WP11 ASME B16.9 BW L/R de ASTM A234 cotovelo da soldadura de extremidade do aço de liga de 90 graus 90 graus
Os encaixes do aço de liga são ligados com uma escala das ligas. O índice das ligas determina as propriedades e propriedades de resistência da corrosão do encaixe. Mais altos os elementos de liga maiores são suas propriedades. Os encaixes nesta categoria têm ligas preliminares do ferro e do carbono. Os encaixes de grande resistência jogam um papel essencial em influenciar as características do fluxo através dos sistemas esforço-induzidos
Informações sobre o produto
| Nome do produto |
Categoria WP11 ASME B16.9 BW L/R de ASTM A234 cotovelo da soldadura de extremidade do aço de liga de 90 graus 90 graus |
| Escala do tamanho |
1/2” a 48" |
| Espessura de parede |
Sch5S a XXS |
| Padrões |
ASTM A234
MSS SP-75
|
| Categoria |
WP11 |
| Padrões de fabricação |
ASME B16.9 |
Composição quimica material de ASTM A234 GR WP11 (%)
| |
Si |
S |
Manganês |
P |
C |
Mo |
Cr |
Ni |
Cu |
| WP11 CL1 |
0.5-1 |
0,03 |
0.3-0.6 |
0,03 |
0.05-0.15 |
0.44-0.65 |
1-1.5 |
|
|
| CL2 WP11 |
0.5-1 |
0,04 |
0.3-0.8 |
0,04 |
0.05-0.2 |
0.44-0.65 |
1-1.5 |
|
|
| WP11 CL3 |
0.5-1 |
0,04 |
0.3-0.8 |
0,04 |
0.05-0.2 |
0.44-0.65 |
1-1.5 |
|
|
Dimensões do cotovelo de ASME B16.9 L/R
O cotovelo de ASME B16.9 é usado quando uma tubulação muda o sentido. Os cotovelos podem girar acima, gerenciem para baixo, gerenciem saido, direito, ou todo o ângulo no meio. O raio longo (L/R) os cotovelos denotam cotovelos com a dimensão do centro-à-fim do raio 1.5D que iguala a 1,5 x NPS na unidade da polegada. Os cotovelos longos padrão do raio de ASME B16.9 podem mais ser classificados como 90° e 45° de acordo com o ângulo da mudança do fluxo-sentido.
| NPS |
O.D
milímetro
polegada |
milímetro
polegada |
B
milímetro
polegada |
| 1/2 |
21,3
0,84 |
38
1,50 |
16
0,62 |
| 3/4 |
26,7
1,05 |
38
1,50 |
19
0,75 |
| 1 |
33,4
1,32 |
38
1,50 |
22
0,88 |
| 1-1/4 |
42,2
1,66 |
48
1,88 |
25
1,00 |
| 1-1/2 |
48,3
1,90 |
57
2,25 |
29
1,12 |
| 2 |
60,3
2,38 |
76
3,00 |
35
1,38 |
| 2-1/2 |
73,0
2,88 |
95
3,75 |
44
1,75 |
| 3 |
88,9
3,50 |
114
4,50 |
51
2,00 |
| 3-1/2 |
101,6
4,00 |
133
5,25 |
57
2,25 |
| 4 |
114,3
4,50 |
152
6,00 |
64
2,50 |
| 5 |
141,3
5,56 |
190
7,50 |
79
3,12 |
| 6 |
168,3
6,62 |
229
9,00 |
95
3,75 |
| 8 |
219,1
8,62 |
305
12,00 |
127
5,00 |
| 10 |
273,0
10,75 |
381
15,00 |
159
6,25 |
| 12 |
323,8
12,75 |
457
18,00 |
190
7,50 |
| 14 |
355,6
14,00 |
533
21,00 |
222
8,75 |
| 16 |
406,4
16,00 |
610
24,00 |
254
10,00 |
| 18 |
457,0
18,00 |
686
27,00 |
286
11,25 |
| 20 |
508,0
20,00 |
762
30,00 |
318
12,50 |
| 22 |
559,0
22,00 |
838
33,00 |
343
13,50 |
| 24 |
610,0
24,00 |
914
36,00 |
381
15,00 |
| 26 |
660,0
26,00 |
991
39,00 |
406
16,00 |
| 28 |
711,0
28,00 |
1067
42,00 |
438
17,25 |
| 30 |
762,0
30,00 |
1143
45,00 |
470
18,50 |
| 32 |
813,0
32,00 |
1219
48,00 |
502
19,75 |
| 34 |
864,0
34,00 |
1295
51,00 |
533
21,00 |
| 36 |
914,0
36,00 |
1372
54,00 |
565
22,25 |
| 38 |
965,0
38,00 |
1448
57,00 |
600
23,62 |
| 40 |
1016,0
40,00 |
1524
60,00 |
632
24,88 |
| 42 |
1067,0
42,00 |
1600
63,00 |
660
26,00 |
| 44 |
1118,0
44,00 |
1676
66,00 |
695
27,38 |
| 46 |
1168,0
46,00 |
1753
69,00 |
727
28,62 |
| 48 |
1219,0
48,00 |
1829
72,00 |
759
29,88 |
*NPS: Tamanho nominal da tubulação; O.D: Diâmetro externo no chanfro; : Centro-à extremidade, cotovelos de 90 graus; B: Centro-à extremidade, cotovelos de 45 graus.
