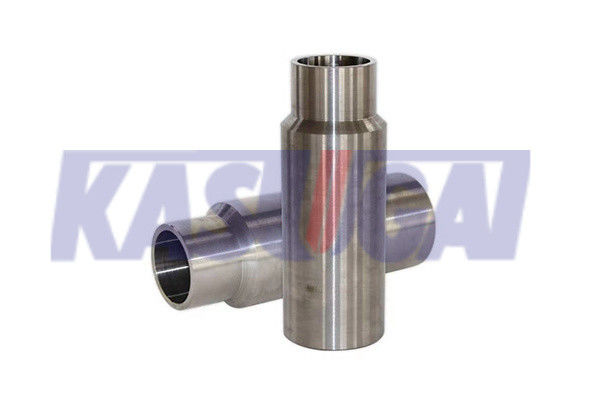

ALLOY SWAGE acoplamento fundido com rosca não ligado
Informações sobre o produto
Uma "swage de liga" refere-se tipicamente a um tipo de encaixe utilizado em sistemas de tubulação para juntar ou terminar cordas de arame, cabos ou tubos.O termo "swage" pode referir-se ao processo de modelagem ou redução do diâmetro de uma extremidade de tubo ou tubo para facilitar a ligação com outro componenteQuando combinado com o termo "liga", indica que o material de fixação é feito de uma liga, que pode ser uma combinação de metais para propriedades específicas.
Uma liga Swage é fabricada a partir de um material de liga, que é uma mistura de dois ou mais elementos metálicos.ou resistência à temperatura, consoante a aplicação.
Nome do produto | AISI 304 MSS SP-114 CL150 2" acero inoxidável de acoplamento fundido com roscas não em bandas |
Tipos de fios | ASME B1.20.1 (TNP) |
Dimensões | MSS SP-114 |
Faixa de tamanho | 11⁄4 "-4" |
Classe de pressão | Classe 150 NPT |
Materiais | AISI 304/L |
Aplicações:
Os acessórios de liga Swage encontram aplicação em várias indústrias, incluindo aeroespacial, marítimo, construção e telecomunicações.São usados para criar ligações seguras e duráveis entre componentes.
Força e Durabilidade:
As ligas são escolhidas para aplicações de swaging para fornecer resistência, durabilidade e resistência ao desgaste e à corrosão, dependendo dos requisitos da aplicação.
Composição química (%)
Grau | C, máximo | Cr | Mn, no máximo | Não. | P, máximo | S, máximo | Sim, no máximo. |
AISI 304 | 0.08 | 18 ~ 20 | 2 | 8 ou 10.5 | 0.045 | 0.03 | 1 |
AISI 304L | 0.03 | 18 ~ 20 | 2 | 8 ~ 12 | 0.045 | 0.03 | 1 |
AISI 304/L Propriedades mecânicas
Propriedades mecânicas | 304 | 304L |
Dureza, Knoop | 138 | 158 |
Dureza, Rockwell B. | 70 | 82 |
Dureza, Vickers. | 129 | 159 |
Força de tração, máxima | 505 MPa | 564 MPa |
Resistência à tração, rendimento | 215 MPa | 210 MPa |
Prolongamento na ruptura | 70% | 58% |
Modulo de Elasticidade | 193~200 GPa | 193~200 GPa |
Impacto Charpy | 325 J | 216J |
Dimensões dos acoplamentos de rosca fundida da classe 150 (dimensões retas e redutoras) (em polegadas)
NPS | Comprimento do fio(b)(min.) | Largura da banda (min.) | Espessura do metal(a) | Fora do Dia da Banda(c)(min.) | Duração dos acoplamentos retos (min) | Comprimento dos acoplamentos redutores concêntricos (min) |
B | E | G | H | W | M | |
⅛ | 0.25 | 0.20 | 0.09 | 0.75 | 1.00 | - Não. |
¼ | 0.32 | 0.20 | 0.09 | 0.84 | 1.00 | 1.00 |
⅜ | 0.36 | 0.21 | 0.10 | 1.01 | 1.12 | 1.12 |
½ | 0.43 | 0.25 | 0.10 | 1.20 | 1.38 | 1.38 |
¾ | 0.50 | 0.27 | 0.12 | 1.46 | 1.50 | 1.50 |
1 | 0.58 | 0.30 | 0.13 | 1.77 | 1.62 | 1.62 |
1¼ | 0.67 | 0.34 | 0.14 | 2.15 | 2.00 | 2.00 |
1½ | 0.70 | 0.37 | 0.15 | 2.43 | 2.12 | 2.12 |
2 | 0.75 | 0.42 | 0.17 | 2.96 | 2.50 | 2.50 |
2½ | 0.92 | 0.48 | 0.21 | 3.31 | 2.87 | 3.25 |
3 | 0.98 | 0.55 | 0.23 | 4.00 | 3.18 | 3.68 |
4 | 1.08 | 0.66 | 0.26 | 5.06 | 3.68 | 4.38 |
NOTA GERAL:Os acoplamentos redutores podem ser de formato sino ou reto. O diâmetro exterior (H) dos acoplamentos redutores retos deve corresponder à ligação final de maior dimensão do equipamento redutor.
Nota:
Os modelos devem ser concebidos para produzir moldes de espessura metálica indicada no quadro, que em nenhum ponto deve ser inferior a 90% dos valores indicados no quadro.
b) O comprimento do fio pode exceder a largura da banda, mas deve ser mantida uma espessura mínima de metal (G) na extremidade do fio.
c) Os acoplamentos, semi-acoplamentos e acoplamentos redutores podem ser de banda ou não.
(d) As costelas são permitidas nos termos da secção 9. As linhas rotas externas aplicáveis nos desenhos acima indicam onde as costelas são permitidas.
