Lugar de origem | China |
Marca | KASUGAI |
Certificação | ISO-9001; PED; AD 2000 |
Número do modelo | O ¼ de CF8 SP-114 CL150 1” moldou o acoplamento unido rosqueado |
Documento | Folheto PDF do produto |

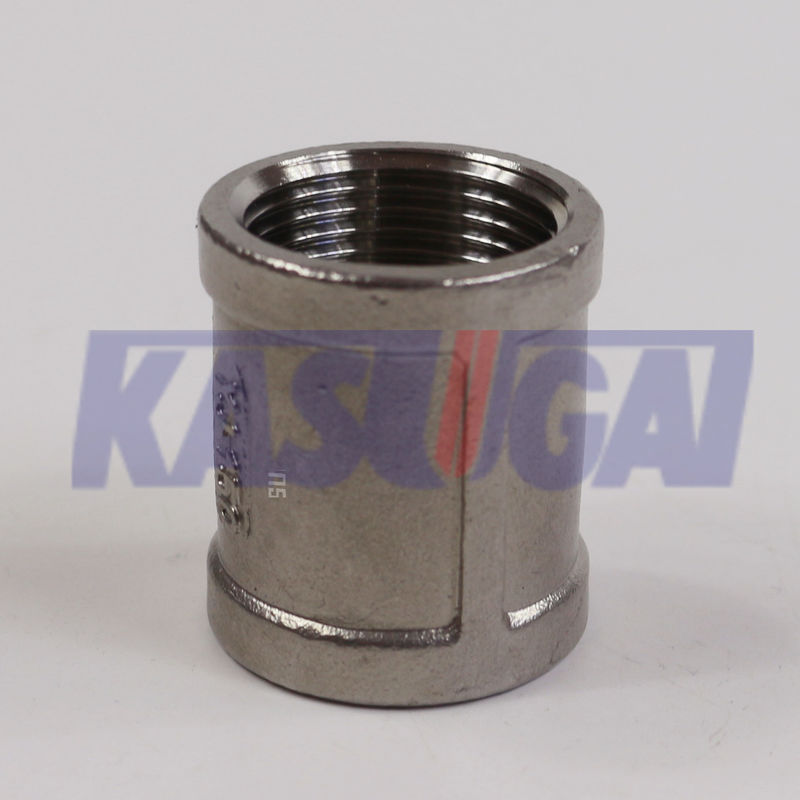

ASTM A351 CF8 MSS SP-114 CL150 11⁄4 ̊ acoplamento com roscas fundidas
Informações sobre o produto
Aacoplamento em faixas roscado fundidoé um tipo de acoplamento utilizado em sistemas de tubulação para ligar dois tubos com extremidades roscadas.
· O acoplamento é concebido com fios femininos no interior para corresponder aos fios masculinos nas extremidades dos tubos que liga.
· Tem normalmente um exterior com faixas ou nervuras para maior aderência e para proporcionar uma superfície para apertar o engate com segurança.
Nome do produto | ASTM A351 CF8 MSS SP-114 CL150 11⁄4 ̊ acoplamento com roscas fundidas |
Tipos de fios | ASME B1.20.1 ((NPT), BS 21 (NSPT), DIN2999/259 |
Dimensões | MSS SP-114 |
Faixa de tamanho | - Um quarto. |
Classe de pressão | Classe 150, 1000, 2000, 3000, 6000 e 9000 |
Materiais | ASTM A351 CF8 |
ASTM A351 CF8 e CF8M
ASTM A351 CF8 e CF8M são aço inoxidável austenítico, apresentam boa resistência e ductilidade.O CF8 também é aplicado nas indústrias nuclear e de defesa..
ASTM A351 CF8/CF8M Composição química (%)
Grau | C | - Não | Cr | Mo. | Não. | Fe | Cu |
CF8 | 0 a 0.08 | 0 a 1.5 | 18-21 | 0 a 0.5 | 9-11 | Balão | 0.00-0.00 |
CF8M | 0 a 0.08 | 0 a 1.5 | 18-21 | 2 a 3 | 9 a 12 | Balão | 0.00-0.00 |
ASTM A351 CF8/CF8M Propriedades mecânicas
Grau |
Resistência à tração (ksi) |
Força de rendimento (ksi) |
Extensão (%) |
Dureza - O quê? |
CF8 | 0.00-70 | 30 | 35 | 134 a 196 |
CF8M | 0.00-70 | 30 | 30 | 146-212 |
Aplicações:
· Estes acoplamentos são utilizados em vários sistemas de tubulação para juntar e alargar comprimentos de tubulação.
· Comumente encontrados em encanamentos, sistemas HVAC, aplicações industriais e outros sistemas de manuseio de fluidos ou gases onde são utilizadas conexões roscadas.
Dimensões dos acoplamentos com rosca fundida da classe 150 (dimensões retas e redutoras) (em polegadas)
NPS | Comprimento do fio(b)(min.) | Largura da banda (min.) | Espessura do metal(a) | Fora do Dia da Banda(c)(min.) | Duração dos acoplamentos retos (min) | Comprimento dos acoplamentos redutores concêntricos (min) |
B | E | G | H | W | M | |
⅛ | 0.25 | 0.20 | 0.09 | 0.75 | 1.00 | - Não. |
¼ | 0.32 | 0.20 | 0.09 | 0.84 | 1.00 | 1.00 |
⅜ | 0.36 | 0.21 | 0.10 | 1.01 | 1.12 | 1.12 |
½ | 0.43 | 0.25 | 0.10 | 1.20 | 1.38 | 1.38 |
¾ | 0.50 | 0.27 | 0.12 | 1.46 | 1.50 | 1.50 |
1 | 0.58 | 0.30 | 0.13 | 1.77 | 1.62 | 1.62 |
1¼ | 0.67 | 0.34 | 0.14 | 2.15 | 2.00 | 2.00 |
1½ | 0.70 | 0.37 | 0.15 | 2.43 | 2.12 | 2.12 |
2 | 0.75 | 0.42 | 0.17 | 2.96 | 2.50 | 2.50 |
2½ | 0.92 | 0.48 | 0.21 | 3.31 | 2.87 | 3.25 |
3 | 0.98 | 0.55 | 0.23 | 4.00 | 3.18 | 3.68 |
4 | 1.08 | 0.66 | 0.26 | 5.06 | 3.68 | 4.38 |
NOTA GERAL:Os acoplamentos redutores podem ser de formato sino ou reto. O diâmetro exterior (H) dos acoplamentos redutores retos deve corresponder à ligação final de maior dimensão do equipamento redutor.
Nota:
Os modelos devem ser concebidos para produzir moldes de espessura metálica indicada no quadro, que em nenhum ponto deve ser inferior a 90% dos valores indicados no quadro.
(b) O comprimento do fio pode ultrapassar a largura da banda, mas deve ser mantida uma espessura mínima de metal (G) na extremidade do fio.
c) Os acoplamentos, semi-acoplamentos e acoplamentos redutores podem ser de banda ou não.
(d) As costelas são permitidas nos termos da secção 9. As linhas rupturas externas aplicáveis nos desenhos acima indicam onde as costelas são permitidas.
