Encaixes moldados de aço inoxidável
>
|
| Lugar de origem | China |
| Marca | KASUGAI |
| Certificação | ISO-9001; PED; AD 2000 |
| Número do modelo | ISO 49-1994 (E) linha moldada de aço inoxidável de CL150 304 que reduz os soquetes |
| Documento | Folheto PDF do produto |

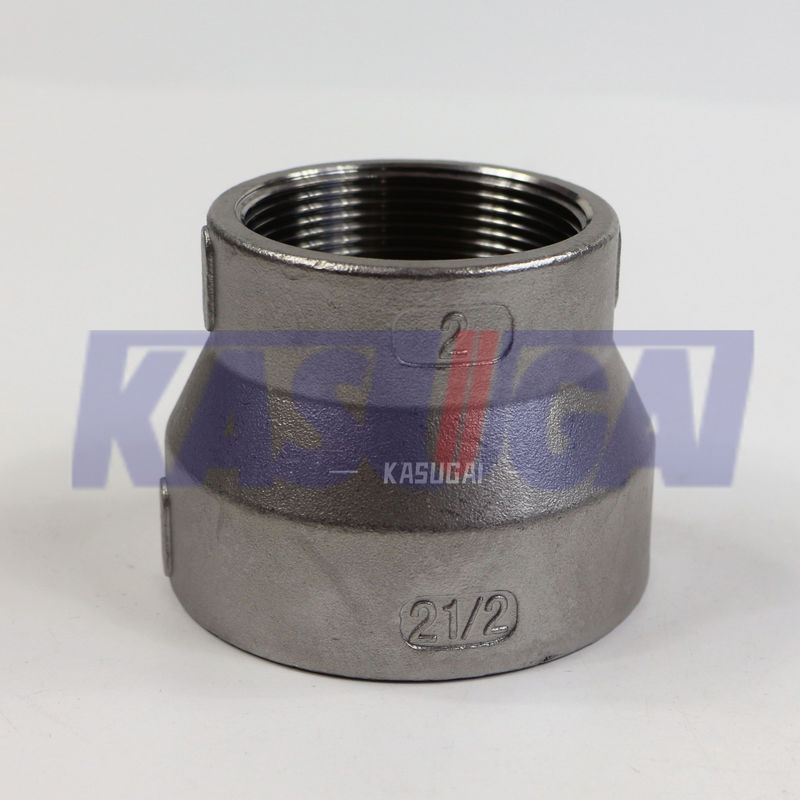

ISO 49-1994 (E) CL150 304 Soquetes de redução de fios de aço inoxidável fundido
Informações sobre o produto
Uma tomada de redução de fio fundido de aço inoxidável é uma instalação de tubulação versátil que permite uma transição perfeita entre tubos de diferentes tamanhos em sistemas de encanamento e tubulação.Sua construção de aço inoxidável oferece durabilidade, resistência à corrosão e facilidade de instalação em várias aplicações.
ASoquete de redução de fio fundido de aço inoxidávelé um tipo de encaixe de tubulação utilizado em sistemas de encanamento e tubulação para conectar tubos de diferentes tamanhos.
| Nome do produto | ISO 49-1994 (E) CL150 304 Soquetes de redução de fios de aço inoxidável fundido |
| Tipos de fios | ASME B1.20.1 ((NPT), BS 21 (NSPT), DIN2999/259 |
| Dimensões | ISO 49-1994 ((E), MSS SP-114, ANSI B16.3 |
| Faixa de tamanho | 1/8 ̊ a 4 ̊ |
| Classe de pressão | Classe 150 |
| Materiais | ASTM A351 (CF8, CF8M), JIS(SCS13, SCS14), AISI (304/L,316/L), ASTM A182/A276 (304/L, 316/L) |
Aplicações:
·Transição de tamanho: Usado para a transição entre tubos de diferentes tamanhos dentro de um sistema de tubulação.
·Versatilidade: Adequado para uma ampla gama de aplicações industriais, comerciais e residenciais onde os sistemas de tubulação exigem ligações de tamanhos variados.
·Ambientes corrosivos: Ideal para aplicações onde a resistência à corrosão é essencial, como em instalações de processamento químico ou ambientes marinhos.
ISO 49-1994 Dimensões das tomadas (mm)
| Dimensões adequadas ( polegadas) | Dimensões (mm) | Duração de colocação (mm) | |||
| M2 | M2 R-L | M2 Reduzir | a) | z1 | z2 |
| ⅛ | - Não. | 0.69 | 25 | 11 | - Não. |
| ¼ | 0.81 | ¼×⅛ | 27 | 7 | 10 |
| ⅜ | ⅜ |
(⅜×⅛) ⅜×¼ |
30 | 10 |
13 10 |
| ½ | ½ |
½×¼ ½×⅜ |
36 | 10 |
13 13 |
| ¾ | ¾ |
¾×¼ ¾×⅜ ¾×½ |
39 | 9 |
14 14 11 |
| 1 | 1 |
1 ×⅜ 1 ×½ 1 ×¾ |
45 | 11 |
18 15 13 |
| 1¼ | 1¼ |
1¼×½ 1¼×¾ 1¼×1 |
50 | 12 |
18 16 14 |
| 1½ | 1½ |
(1½×½) 1½×¾ 1½×1 1½×1¼ |
55 | 17 |
23 21 19 17 |
| 2 | 2 |
(2×½) (2×¾) 2× 1 2×1½ |
65 | 17 |
28 26 24 22 22 |
| 2½ | - Não. |
(2½×1¼) (2½×1½) (2½×2) |
74 | 20 |
28 28 23 |
| 3 | - Não. |
(3×1½) (3×2) (3×2½) |
80 | 20 |
31 26 23 |
| 4 | - Não. |
(4×2) (4×2½) (4×3) |
94 | 22 |
34 31 28 |
| (5) | - Não. | - Não. | 109 | 29 | - Não. |
| (6) | - Não. | - Não. | 120 | 40 | - Não. |
