Encaixes moldados de aço inoxidável
>
|
| Lugar de origem | China |
| Marca | KASUGAI |
| Certificação | ISO-9001; PED; AD 2000 |
| Número do modelo | União rosqueada molde do ½ de AISI 304 SP-114 CL1000 1” |
| Documento | Folheto PDF do produto |

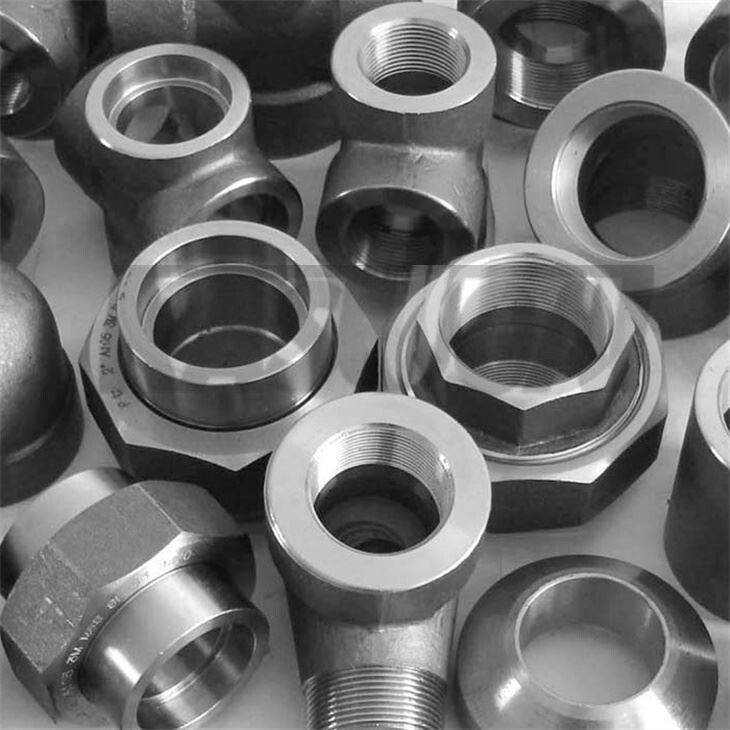

Acessórios fundidos SS 304, ASME B1.20.1 CL1000 União de roscas de aço inoxidável
Informações sobre o produto
Uma união roscada de aço inoxidável é uma instalação de tubos robusta e resistente à corrosão que facilita a ligação e a desconexão de tubos ou instalações em sistemas roscados,tornando-o adequado para várias aplicações industriais onde a durabilidade e a facilidade de manutenção são essenciais.
· Aplicações:Comumente utilizado em várias indústrias, como processamento químico, petroquímico e processamento de alimentos, onde a resistência à corrosão e a resistência são cruciais.
· Vantagens:
Resistência à corrosão: a construção de aço inoxidável oferece excelente resistência à corrosão em diferentes ambientes.
Durabilidade: O material de aço inoxidável fundido proporciona resistência e longevidade em aplicações exigentes.
Fácil de instalar: As conexões roscadas permitem a montagem e desmontagem rápidas sem a necessidade de solda.
| Nome do produto | AISI 304 MSS SP-114 CL1000 11⁄2 ̊ União de roscas fundidas de aço inoxidável |
| Tipos de fios | ASME B1.20.1 (TNP) |
| Dimensões | MSS SP-114:2018 |
| Faixa de tamanho | 1 1⁄2 |
| Classe de pressão | Classe 1000 |
| Materiais | AISI 304/L |
Composição química (%)
| Grau | C, máximo | Cr | Mn, no máximo | Não. | P, máximo | S, máximo | Sim, no máximo. |
| AISI 304 | 0.08 | 18 ~ 20 | 2 | 8 ou 10.5 | 0.045 | 0.03 | 1 |
| AISI 304L | 0.03 | 18 ~ 20 | 2 | 8 ~ 12 | 0.045 | 0.03 | 1 |
AISI 304/L Propriedades mecânicas
| Propriedades mecânicas | 304 | 304L |
| Dureza, Knoop | 138 | 158 |
| Dureza, Rockwell B. | 70 | 82 |
| Dureza, Vickers. | 129 | 159 |
| Força de tração, máxima | 505 MPa | 564 MPa |
| Resistência à tração, rendimento | 215 MPa | 210 MPa |
| Prolongamento na ruptura | 70% | 58% |
| Modulo de Elasticidade | 193~200 GPa | 193~200 GPa |
| Impacto Charpy | 325 J | 216J |
SP-114 Dimensões das uniões de roscas forjadas da classe 1000
| NPS | A água é perfurada (min.) | Através de Flats (min.) | Comprimento montado (min.) | Comprimento do fio interno (min.) | Nozes e corpo (min.) | Revestimento (min.) |
| A | B | C | D | E | J | |
| ⅛ | 0.21 | 0.93 | 1.26 | 0.30 | 0.09 | 0.037 |
| ¼ | 0.36 | 1.10 | 1.44 | 0.32 | 0.09 | 0.037 |
| ⅜ | 0.52 | 1.26 | 1.50 | 0.36 | 0.10 | 0.047 |
| ½ | 0.61 | 1.45 | 1.72 | 0.43 | 0.10 | 0.047 |
| ¾ | 0.80 | 1.71 | 1.94 | 0.50 | 0.12 | 0.069 |
| 1 | 1.00 | 2.07 | 2.00 | 0.58 | 0.13 | 0.069 |
| 1¼ | 1.31 | 2.50 | 2.26 | 0.67 | 0.14 | 0.104 |
| 1½ | 1.55 | 2.87 | 2.41 | 0.70 | 0.15 | 0.104 |
| 2 | 2.03 | 3.41 | 2.75 | 0.75 | 0.17 | 0.104 |
| 2½ | 2.38 | 4.12 | 3.22 | 0.92 | 0.21 | 0.107 |
| 3 | 3.00 | 4.75 | 3.50 | 0.98 | 0.23 | 0.107 |
| 4 | 4.03 | 6.00 | 3.85 | 1.08 | 0.26 | 0.107 |
